Numer katalogowy: P940074 00002
BFT MAXIMA ULTRA 68 to mechanizm szlabanu do kontroli wjazdu na parking lub teren obiektu. Ten wariant obsługuje przejazd 4-8 m i jest przeznaczony do pracy bardzo intensywnej.
BFT MAXIMA ULTRA 68 to mechanizm szlabanu do kontroli wjazdu na parking lub teren obiektu. Ten wariant obsługuje przejazd 4-8 m i jest przeznaczony do pracy bardzo intensywnej.
Centrala CSB Xtreme służy do konfiguracji ruchu i podłączenia zgodnego wyposażenia. Czas otwierania 4,5-6 s odnosi się do warunków i ramienia dobranych dla tego modelu; wyposażenie ramienia wpływa na jego wyważenie oraz ustawienia pracy.
Napęd z falownikiem i przekładnią pracującą w kąpieli olejowej pozwala regulować przebieg ruchu. Mechanizm korbowo-cięgnowy oraz łagodne zwalnianie ograniczają gwałtowne obciążenia przy końcu otwierania i zamykania.
Przed zamówieniem ustal wymagane światło przejazdu, serię ramienia, jego dodatkowe wyposażenie i właściwą sprężynę. Pozycja dotyczy mechanizmu wskazanego kodem P940074 00002; nie jest kompletnym zestawem z ramieniem, fotokomórkami i akcesoriami montażowymi.
Obudowa ma wysokość 1155 mm, a stopień ochrony wynosi IP54. Deklarowany zakres temperatur to od -30 do +60°C. Integracja U-Link wymaga zgodnych modułów i konfiguracji całej instalacji.

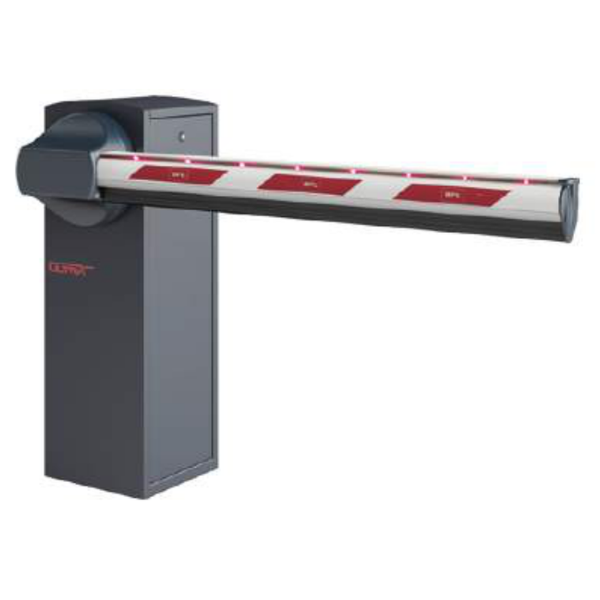

Zdjęcie pokazuje mechanizm z przykładowym ramieniem. Ramię, sprężynę i wyposażenie przejazdu należy skompletować zgodnie z parametrami wybranego wariantu.
| Indeks produktu | P940074 00002 |
|---|---|
| Model | MAXIMA ULTRA 68 |
| Rodzaj urządzenia | mechanizm szlabanu elektromechanicznego |
| Zasilanie napędu | 230 V AC |
| Centrala sterująca | CSB Xtreme |
| Światło przejazdu | 4-8 m |
| Czas otwierania zależny od ramienia | 4,5-6 s |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP54 |
| Temperatura pracy | od -30 do +60°C |
| Wysokość obudowy | 1155 mm |
| Wykrywanie oddziaływania przeszkody | enkoder |
| Blokowanie | mechaniczne |
| Komunikacja systemowa | U-Link |
| Sprężyna równoważąca | sprężynę należy dobrać osobno |
| Ramię i osprzęt | dobierane oddzielnie |
| Typ silnika | trójfazowy asynchroniczny |
| Falownik | tak |
| Smarowanie przekładni | kąpiel olejowa |
| Zwalnianie przy ruchu | łagodne otwieranie i zamykanie |
| Odblokowanie | wewnątrz obudowy |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | P940074 00002 |
| Temperatura pracy | od -30 do +60°C |
| Rodzaj urządzenia | mechanizm szlabanu elektromechanicznego |
| Model | MAXIMA ULTRA 68 |
| Zasilanie napędu | 230 V AC |
| Falownik | tak |
| Odblokowanie | wewnątrz obudowy |
| Centrala sterująca | CSB Xtreme |
| Światło przejazdu | 4-8 m |
| Czas otwierania zależny od ramienia | 4,5-6 s |
| Intensywność użytkowania | bardzo intensywna |
| Wysokość obudowy | 1155 mm |
| Wykrywanie oddziaływania przeszkody | enkoder |
| Blokowanie | mechaniczne |
| Komunikacja systemowa | U-Link |
| Sprężyna równoważąca | sprężynę należy dobrać osobno |
| Ramię i osprzęt | dobierane oddzielnie |
| Typ silnika | trójfazowy asynchroniczny |
| Smarowanie przekładni | kąpiel olejowa |
| Zwalnianie przy ruchu | łagodne otwieranie i zamykanie |
Identyfikatory produktu
BFT MAXIMA ULTRA 68 to mechanizm szlabanu do kontroli wjazdu na parking lub teren obiektu. Ten wariant obsługuje przejazd 4-8 m i jest przeznaczony do pracy bardzo intensywnej.
Fotokomórki do krawędziowej listwy optycznej do central DoorControl to komponent mechanizmu osłony. Indeks 242750001 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Easy Control EC 5410 II. W tym wariancie: napięcie znamionowe: 3 V; długość: 123 mm; liczba kanałów: 10; częstotliwość radiowa: 868,3 MHz.
YOODA Napęd rurowy seria 45EMS, 50 Nm,12 obr./min z awaryjnym otwieraniem, YSH. Napęd przeznaczony do brama garażowa roleta zewnętrzna.

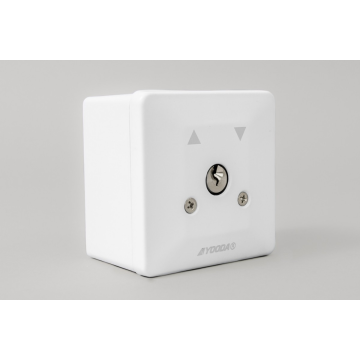

YOODA Przełącznik kluczykowy natynkowy, uniwersalny, biały to przełącznik do obsługi zgodnej automatyki osłon. Wariant identyfikuje indeks 906616Q.

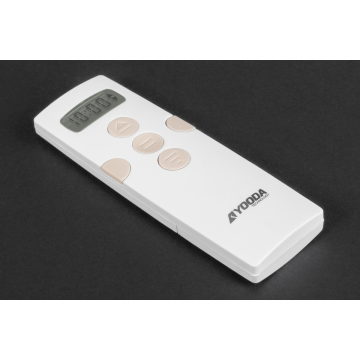

YOODA Pilot BESH 15-kanałowy z programatorem czasowym to element do obsługi zgodnej automatyki. Liczba kanałów wskazana dla tego wariantu: 15.
L 120/11 C PS. W tym wykonaniu moment obrotowy wynosi 120 Nm, a prędkość znamionowa 11 obr./min.
Somfy Oximo 40 WireFree io 10/12 KIT, indeks 1241059, jest napędem do zgodnych rolet zewnętrznych.

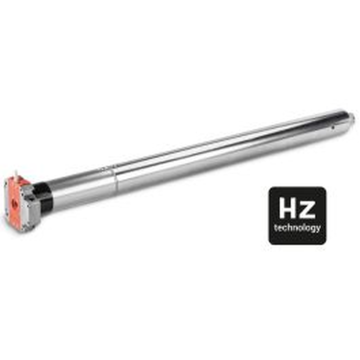

SIMU DMI6 Hz01 120/12 to silnik rurowy 120 Nm o prędkości 12 obr./min. Indeks 2006379 identyfikuje konkretne wykonanie napędu do osłon zwijanych.

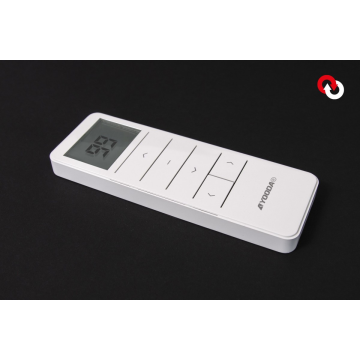

YOODA Pilot MAGNETIC PRO 99-kanałowy, YSH to element do obsługi zgodnej automatyki. Liczba kanałów wskazana dla tego wariantu: 99.
Somfy LS 40 4/16 to silnik rurowy do rolet materiałowych, rolet zewnętrznych i zgodnych osłon przeciwsłonecznych. Wariant 1021387 rozwija moment 4 Nm przy prędkości 16 obr./min.
Nice MYGO4FM pilot 4-kanałowy, indeks MYGO4FM, pozwala obsługiwać zgodną automatykę bramy lub garażu. Liczba kanałów 4 określa możliwości przypisania poleceń.
R 12/17 HK to napęd rurowy o momencie 12 Nm i znamionowej prędkości 17 obr./min.

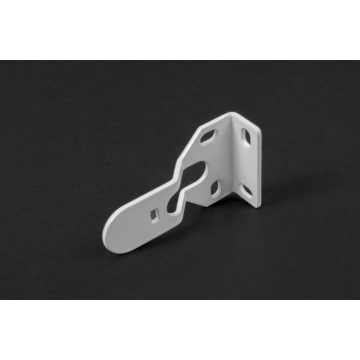

YOODA Uchwyt do serii 16, 25 uniwersalny to element mocowania do wskazanego mechanizmu osłony. Wariant identyfikuje indeks 1225911.
