Numer katalogowy: N-40REX
Inel N-40REX to silnik InelSmart o momencie 40 Nm i zasilaniu 230 V AC. Służy do napędzania osłon dobranych do jego momentu, sposobu sterowania i zastosowanej rury nawojowej.

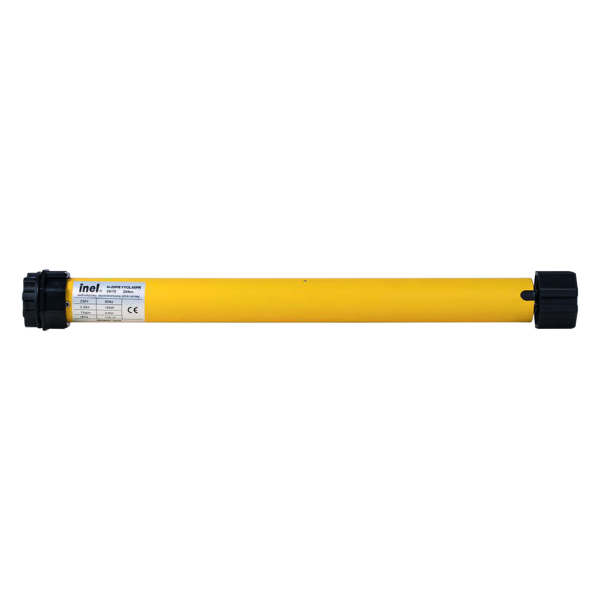

Ilustracja przedstawia rodzinę napędów. Parametry wybranego modelu podano w danych technicznych.
Inel N-40REX to silnik InelSmart o momencie 40 Nm i zasilaniu 230 V AC. Służy do napędzania osłon dobranych do jego momentu, sposobu sterowania i zastosowanej rury nawojowej.
Odbiornik należy do systemu InelSmart i obsługuje komunikację dwukierunkową. Sterowanie można oprzeć na zgodnych pilotach PIL-01DLX, PIL-05DLX i PIL-99TSTX, centralce InelSmart oraz lokalnym przycisku żaluzjowym.
Funkcja wykrywania przeszkód dotyczy zastosowania w rolecie zewnętrznej lub screenie. Jej uruchomienie wymaga poprawnego montażu i doboru trybu pracy do rzeczywistej konstrukcji osłony.
Dobór obejmuje masę i wymiary osłony, profil rury oraz opory ruchu. Momentu podanego w niutonometrach nie należy przeliczać bezpośrednio na dopuszczalną masę rolety bez uwzględnienia geometrii całego układu.
Silnik jest oferowany z akcesoriami montażowymi. Zakres adaptacji i mocowania należy potwierdzić dla wybranej rury nawojowej.
Ilustracja katalogowa przedstawia rodzinę napędów. Parametry i zakres wyposażenia tego wariantu podano w opisie oraz tabeli danych technicznych.
| Indeks produktu | N-40REX |
|---|---|
| Rodzaj produktu | silnik rurowy |
| Moment obrotowy | 40 Nm |
| Napięcie zasilania | 230 V AC |
| Położenia krańcowe | elektroniczne |
| Zastosowanie | rolety i inne zgodne osłony |
| System radiowy | InelSmart, komunikacja dwukierunkowa |
| Sterowanie lokalne | przycisk żaluzjowy |
| Zgodne piloty | PIL-01DLX, PIL-05DLX, PIL-99TSTX |
| Funkcja kontroli ruchu | wykrywanie przeszkód |
| Rura nawojowa | oktagonalna 60 mm |
| Prędkość obrotowa | 15 obr./min |
| Średnica rury silnika | 45 mm |
| Moc znamionowa | 218 W |
| Prąd znamionowy | 0,95 A |
| Maksymalna liczba obrotów | 30 |
| Masa | 2,5 kg |
| Stopień ochrony | IP44 |
| Częstotliwość zasilania | 50 Hz |
| Zakres kompletu | akcesoria montażowe |
| Wykrywanie przeszkód | dla rolet zewnętrznych i screenów |
| Długość montażowa L1 | 580 mm |
| Częstotliwość radiowa | 868,30 MHz |
| Moment obrotowy | 40 Nm |
|---|---|
| Prędkość obrotowa | 15 obr./min |
| Stopień ochrony | IP44 |
| Indeks produktu | N-40REX |
| Częstotliwość zasilania | 50 Hz |
| Prąd znamionowy | 0,95 A |
| Masa | 2,5 kg |
| Częstotliwość radiowa | 868,30 MHz |
| Zastosowanie | rolety i inne zgodne osłony |
| Maksymalna liczba obrotów | 30 |
| Moc znamionowa | 218 W |
| Rodzaj produktu | silnik rurowy |
| System radiowy | InelSmart, komunikacja dwukierunkowa |
| Rura nawojowa | oktagonalna 60 mm |
| Sterowanie lokalne | przycisk żaluzjowy |
| Napięcie zasilania | 230 V AC |
| Wykrywanie przeszkód | dla rolet zewnętrznych i screenów |
| Położenia krańcowe | elektroniczne |
| Funkcja kontroli ruchu | wykrywanie przeszkód |
| Średnica rury silnika | 45 mm |
| Zakres kompletu | akcesoria montażowe |
| Długość montażowa L1 | 580 mm |
| Zgodne piloty | PIL-01DLX, PIL-05DLX, PIL-99TSTX |
