Numer katalogowy: 2010322
SIMU T5S Hz02 20/17 to silnik rurowy do rolet zewnętrznych o momencie 20 Nm i prędkości 17 obr./min. Wariant 2010322 pozwala dobrać konkretne wykonanie napędu do mechaniki osłony.
SIMU T5S Hz02 20/17 to silnik rurowy do rolet zewnętrznych o momencie 20 Nm i prędkości 17 obr./min. Wariant 2010322 pozwala dobrać konkretne wykonanie napędu do mechaniki osłony.
Przy doborze porównaj masę pancerza, profil wału, mocowanie głowicy i długość miejsca montażowego. Wariant T5S wymaga zgodnego osprzętu głowicy; sam moment obrotowy nie potwierdza zamienności ze starszym wykonaniem.
Wbudowany system SIMU Hz wymaga nadajnika tego samego systemu. Pilot należy dobierać po zgodności protokołu, bez utożsamiania technologii Hz i BHz.
Położenia końcowe ustawia się elektronicznie według procedury właściwej dla tej rodziny. Przed uruchomieniem sprawdź swobodę ruchu, osadzenie napędu i sposób zatrzymywania pancerza.
Silnik przeznaczono do pracy z przerwami. Deklaracja czterech cykli na dzień nie oznacza pracy ciągłej ani czterech prób wykonywanych kolejno bez ostygnięcia napędu.

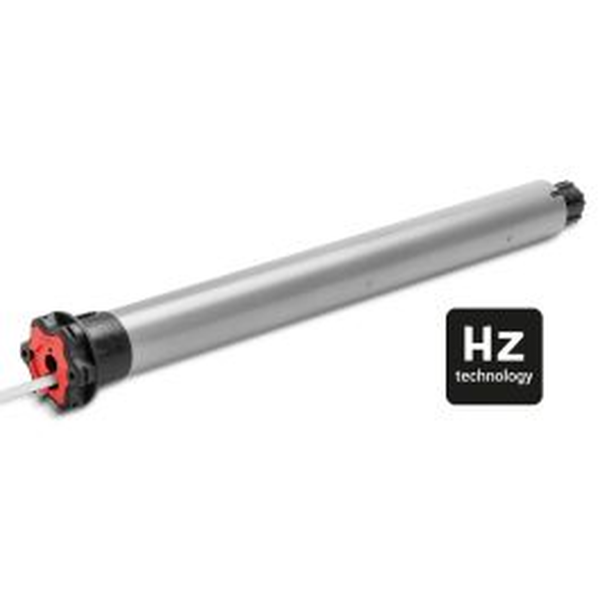

Ilustracja rodziny przypisana do indeksu; wykonanie głowicy i osprzęt należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2010322 |
|---|---|
| Rodzaj produktu | silnik rurowy |
| Model | T5S Hz02 20/17 |
| Moment obrotowy | 20 Nm |
| Prędkość obrotowa | 17 obr./min |
| Moc znamionowa | 160 W |
| Prąd znamionowy | 0,75 A |
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Klasa izolacji | I |
| System sterowania | SIMU Hz |
| Zastosowanie | rolety zewnętrzne |
| Minimalna średnica wewnętrzna rury | 47 mm |
| Masa katalogowa | 2,39 kg |
| Wyłączniki krańcowe | elektroniczne |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Próg zabezpieczenia termicznego | 4 min według warunków katalogowych |
| Częstotliwość radiowa | 433,42 MHz |
| Limit pojedynczego ruchu | 3 min |
| Grubość głowicy | 21 mm |
| Pobór mocy w spoczynku | 0,38 W |
| Wymiar La dla otworu w rurze | 657 mm |
| Wymiar Lb części w rurze | 670 mm |
| Długość katalogowa Lc | 691 mm |
| Moment obrotowy | 20 Nm |
|---|---|
| Prędkość obrotowa | 17 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2010322 |
| Prąd znamionowy | 0,75 A |
| Częstotliwość radiowa | 433,42 MHz |
| Zastosowanie | rolety zewnętrzne |
| Moc znamionowa | 160 W |
| Wyłączniki krańcowe | elektroniczne |
| Rodzaj produktu | silnik rurowy |
| System sterowania | SIMU Hz |
| Grubość głowicy | 21 mm |
| Masa katalogowa | 2,39 kg |
| Model | T5S Hz02 20/17 |
| Klasa izolacji | I |
| Minimalna średnica wewnętrzna rury | 47 mm |
| Pobór mocy w spoczynku | 0,38 W |
| Wymiar La dla otworu w rurze | 657 mm |
| Wymiar Lb części w rurze | 670 mm |
| Długość katalogowa Lc | 691 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Limit pojedynczego ruchu | 3 min |
| Próg zabezpieczenia termicznego | 4 min według warunków katalogowych |
Identyfikatory produktu
