Numer katalogowy: 2009152
SIMU SIMUBOX 300/12 TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009152 rozwija 300 Nm przy prędkości 12 obr./min.
SIMU SIMUBOX 300/12 TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009152 rozwija 300 Nm przy prędkości 12 obr./min.
Napęd dobiera się do konstrukcji bramy, wału, obciążenia i dostępnej przestrzeni przy osi. Wersje jednofazowe oraz trójfazowe różnią się wymaganiami instalacji; symbol całego wykonania należy porównać przed wymianą.
Wersja TRI wymaga odpowiednio dobranej centrali sterującej. Nie należy utożsamiać jej z odmianą EI wyposażoną we wbudowaną elektronikę.
Wbudowany mechanizm awaryjny umożliwia przygotowanie ręcznej obsługi zgodnie z wykonaniem bramy. Sposób wyprowadzenia korby i łańcucha powinien uwzględniać dostęp serwisowy.
Krańcówki i urządzenia bezpieczeństwa należy sprawdzić po montażu. Deklarowane parametry zespołu nie potwierdzają automatycznie bezpieczeństwa kompletnej bramy.

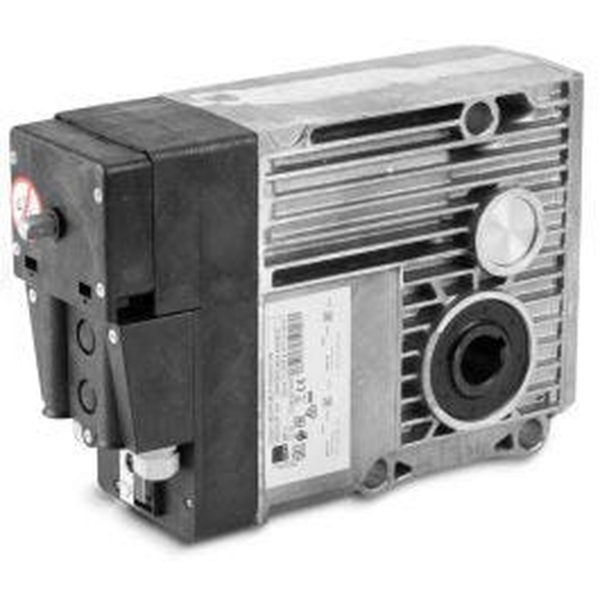

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
| Indeks produktu | 2009152 |
|---|---|
| Rodzaj produktu | napęd zewnętrzny na wał |
| Model | SIMUBOX 300/12 TRI |
| Moment obrotowy | 300 Nm |
| Prędkość obrotowa | 12 obr./min |
| Moc znamionowa | 1050 W |
| Zasilanie | 3 x 400 V AC / 50 Hz |
| Masa katalogowa | 17 kg |
| Prąd znamionowy | 1,9 A |
| Stopień ochrony | IP44 |
| Klasa izolacji | I |
| Zastosowanie | przemysłowe bramy rolowane |
| System sterowania | przewodowy |
| Obsługa awaryjna | wbudowany mechanizm ręczny |
| Wbudowana elektronika sterująca | nie, wymagana odpowiednia centrala |
| Zakres krańcówek | 25 obrotów |
| Czas pracy według tabeli | 10 min |
| Temperatura pracy | od -10 do +40°C |
| Styki krańcowe | 2 standardowe, 2 bezpieczeństwa i 2 sygnalizacji położenia |
| Moment obrotowy | 300 Nm |
|---|---|
| Prędkość obrotowa | 12 obr./min |
| Zasilanie | 3 x 400 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2009152 |
| Prąd znamionowy | 1,9 A |
| Obsługa awaryjna | wbudowany mechanizm ręczny |
| Zastosowanie | przemysłowe bramy rolowane |
| Temperatura pracy | od -10 do +40°C |
| Zakres krańcówek | 25 obrotów |
| Moc znamionowa | 1050 W |
| Rodzaj produktu | napęd zewnętrzny na wał |
| System sterowania | przewodowy |
| Masa katalogowa | 17 kg |
| Model | SIMUBOX 300/12 TRI |
| Klasa izolacji | I |
| Wbudowana elektronika sterująca | nie, wymagana odpowiednia centrala |
| Czas pracy według tabeli | 10 min |
| Styki krańcowe | 2 standardowe, 2 bezpieczeństwa i 2 sygnalizacji położenia |
Identyfikatory produktu
SIMU SIMUBOX 300/12 TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009152 rozwija 300 Nm przy prędkości 12 obr./min.
BFT PHOBOS AC B25 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
SIMU T6 Hz02 80/12 to silnik rurowy 80 Nm o prędkości 12 obr./min. Indeks 2006373 identyfikuje konkretne wykonanie napędu do osłon zwijanych.
Nice HOPPBDKCE jest fabrycznym zestawem do bram skrzydłowych, opartym na napędzie HO7124 z rodziny Hopp. Wariant zestawu określa jego kompletację, dlatego przy doborze warto porównać pełny indeks.
Becker XL120/3G 4A napęd pokrywy basenowej, indeks 2120 096 105 0, napędza zgodny mechanizm nawijania pokrywy basenu. Wariant 120 Nm pracuje przy napięciu 24 V DC i wymaga odpowiednio dobranego sterowania.
Elero SunTop M10-868 RH. Napęd do markiz i tekstylnych osłon przeciwsłonecznych; 10 Nm, 14 obr./min. Indeks: 387220006.
YOODA Napęd rurowy 45S, 20 Nm, 26 obr./min. to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 1212110 rozwija moment 20 Nm przy prędkości 26 obr./min..

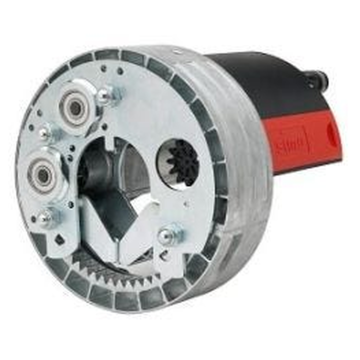

SIMU CENTRIS L 76/240 to centralny napęd do krat i bram rolowanych, o momencie 100 Nm i prędkości 10 obr./min. Wersję 2007231 przeznaczono do wału 76 mm i koła 240 mm.
