Numer katalogowy: 2009131
SIMU SIMUBOX 430/08 EI TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009131 rozwija 430 Nm przy prędkości 8 obr./min.
SIMU SIMUBOX 430/08 EI TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009131 rozwija 430 Nm przy prędkości 8 obr./min.
Napęd dobiera się do konstrukcji bramy, wału, obciążenia i dostępnej przestrzeni przy osi. Wersje jednofazowe oraz trójfazowe różnią się wymaganiami instalacji; symbol całego wykonania należy porównać przed wymianą.
Zintegrowana elektronika ułatwia wykonanie właściwego obwodu sterowania. Podłączenie punktu obsługi i zabezpieczeń wymaga zgodności z konkretnym wykonaniem napędu.
Wbudowany mechanizm awaryjny umożliwia przygotowanie ręcznej obsługi zgodnie z wykonaniem bramy. Sposób wyprowadzenia korby i łańcucha powinien uwzględniać dostęp serwisowy.
Krańcówki i urządzenia bezpieczeństwa należy sprawdzić po montażu. Deklarowane parametry zespołu nie potwierdzają automatycznie bezpieczeństwa kompletnej bramy.

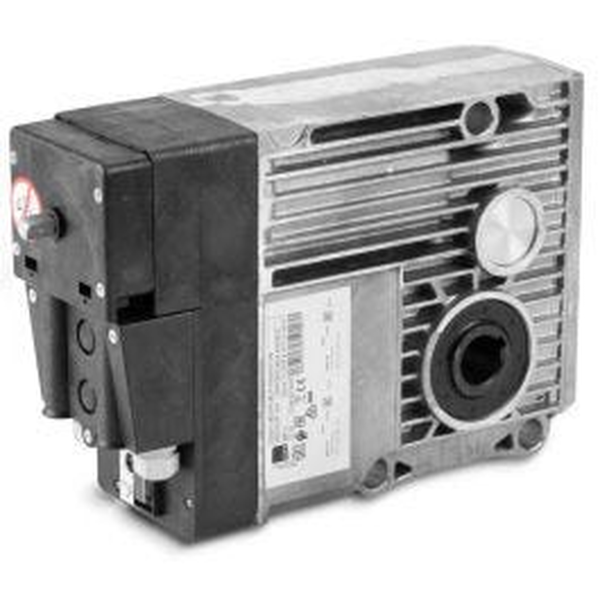

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
| Indeks produktu | 2009131 |
|---|---|
| Rodzaj produktu | napęd zewnętrzny na wał |
| Model | SIMUBOX 430/08 EI TRI |
| Moment obrotowy | 430 Nm |
| Prędkość obrotowa | 8 obr./min |
| Moc znamionowa | 1100 W |
| Zasilanie | 3 x 400 V AC / 50 Hz |
| Masa katalogowa | 18 kg |
| Prąd znamionowy | 2,1 A |
| Stopień ochrony | IP44 |
| Klasa izolacji | I |
| Zastosowanie | przemysłowe bramy rolowane |
| System sterowania | przewodowy |
| Obsługa awaryjna | wbudowany mechanizm ręczny |
| Wbudowana elektronika sterująca | tak |
| Zakres krańcówek | 25 obrotów |
| Czas pracy według tabeli | 10 min |
| Temperatura pracy | od -10 do +40°C |
| Styki krańcowe | 2 standardowe, 2 bezpieczeństwa i 2 sygnalizacji położenia |
| Moment obrotowy | 430 Nm |
|---|---|
| Prędkość obrotowa | 8 obr./min |
| Zasilanie | 3 x 400 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2009131 |
| Prąd znamionowy | 2,1 A |
| Obsługa awaryjna | wbudowany mechanizm ręczny |
| Zastosowanie | przemysłowe bramy rolowane |
| Temperatura pracy | od -10 do +40°C |
| Zakres krańcówek | 25 obrotów |
| Moc znamionowa | 1100 W |
| Rodzaj produktu | napęd zewnętrzny na wał |
| System sterowania | przewodowy |
| Masa katalogowa | 18 kg |
| Model | SIMUBOX 430/08 EI TRI |
| Klasa izolacji | I |
| Wbudowana elektronika sterująca | tak |
| Czas pracy według tabeli | 10 min |
| Styki krańcowe | 2 standardowe, 2 bezpieczeństwa i 2 sygnalizacji położenia |
