Numer katalogowy: 2006790
SIMU T9 400, krańcówka bezpieczeństwa jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2006790 ma moment 400 Nm i prędkość 8 obr./min.
SIMU T9 400, krańcówka bezpieczeństwa jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2006790 ma moment 400 Nm i prędkość 8 obr./min.
Silnik jest wsuwany w odpowiednio dobrany wał. Baza adaptacji 124 mm oraz zakres krańcówek 15 obrotów dotyczą mechaniki tego wykonania, dlatego trzeba je porównać z rurą i drogą ruchu zamknięcia.
Wersja ma dodatkowy styk krańcowy, który odcina zasilanie po przekroczeniu normalnego zakresu położeń końcowych. Jest to krańcówka bezpieczeństwa, a nie mechaniczne urządzenie przeciw upadkowi pancerza.
Napęd nie ma zintegrowanej obsługi korbowej. Jeżeli instalacja wymaga ręcznego otwierania po zaniku napięcia, należy przewidzieć właściwe rozwiązanie dla całej bramy.
Centrala, zabezpieczenia krawędzi i punkty sterowania muszą pasować do zasilania oraz trybu pracy. Sam moment silnika nie określa dopuszczalnej masy każdej bramy; znaczenie mają także średnica nawoju, tarcie i wyważenie.

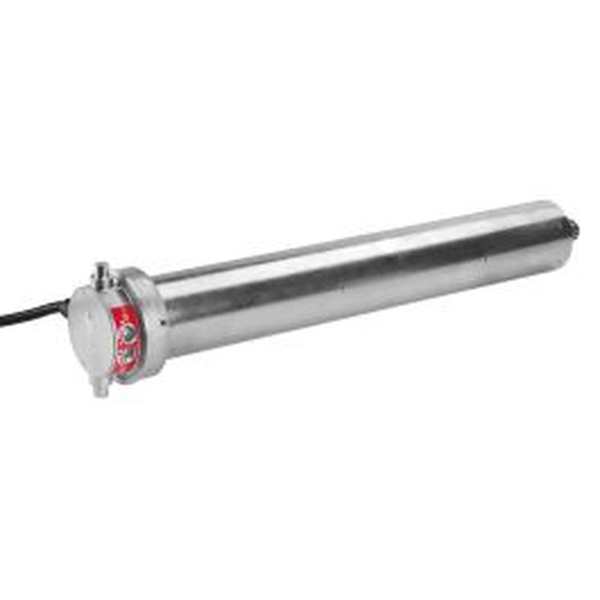

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2006790 |
|---|---|
| Rodzaj produktu | silnik rurowy |
| Model | T9 400 |
| Moment obrotowy | 400 Nm |
| Prędkość obrotowa | 8 obr./min |
| Moc znamionowa | 750 W |
| Zasilanie | 3 x 230/400 V AC / 50 Hz |
| Masa katalogowa | 18,7 kg |
| Prąd przy 3 x 230 V | 2,6 A |
| Prąd przy 3 x 400 V | 1,5 A |
| Stopień ochrony | IP44 |
| Klasa izolacji | I |
| Zastosowanie | kraty i bramy rolowane, zamknięcia przemysłowe |
| System sterowania | przewodowy, trójfazowy |
| Zakres krańcówek | 15 obrotów |
| Średnica bazy adaptacji | 124 mm |
| Dodatkowa krańcówka bezpieczeństwa | tak |
| Obsługa ręczna | bez zintegrowanego mechanizmu awaryjnego |
| Katalogowa liczba cykli na dzień | 30, nie bezpośrednio jeden po drugim |
| Zabezpieczenie termiczne | próg czasowy 20 min według warunków katalogowych |
| Moment obrotowy | 400 Nm |
|---|---|
| Prędkość obrotowa | 8 obr./min |
| Zasilanie | 3 x 230/400 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2006790 |
| Zastosowanie | kraty i bramy rolowane, zamknięcia przemysłowe |
| Obsługa ręczna | bez zintegrowanego mechanizmu awaryjnego |
| Zakres krańcówek | 15 obrotów |
| Moc znamionowa | 750 W |
| Zabezpieczenie termiczne | próg czasowy 20 min według warunków katalogowych |
| Rodzaj produktu | silnik rurowy |
| System sterowania | przewodowy, trójfazowy |
| Masa katalogowa | 18,7 kg |
| Model | T9 400 |
| Klasa izolacji | I |
| Katalogowa liczba cykli na dzień | 30, nie bezpośrednio jeden po drugim |
| Średnica bazy adaptacji | 124 mm |
| Dodatkowa krańcówka bezpieczeństwa | tak |
| Prąd przy 3 x 230 V | 2,6 A |
| Prąd przy 3 x 400 V | 1,5 A |
