Numer katalogowy: 2008661
SIMU T3.5 Hz02 9/16 to silnik rurowy 9 Nm o prędkości 16 obr./min. Indeks 2008661 identyfikuje konkretne wykonanie napędu do osłon zwijanych.
SIMU T3.5 Hz02 9/16 to silnik rurowy 9 Nm o prędkości 16 obr./min. Indeks 2008661 identyfikuje konkretne wykonanie napędu do osłon zwijanych.
Dobór obejmuje ciężar i geometrię osłony, profil wału oraz miejsce na głowicę. Moc 110 W i zasilanie 230 V AC odnoszą się do tego wariantu; podobna nazwa innej wersji nie przesądza o zamienności.
Wbudowane sterowanie SIMU Hz współpracuje z nadajnikami tego systemu. Nie należy dobierać pilota wyłącznie po częstotliwości ani utożsamiać technologii Hz z BHz.
Ustawienie położeń końcowych należy dopasować do rzeczywistego skoku osłony. Przed uruchomieniem trzeba sprawdzić swobodę ruchu i prawidłowe mocowanie w wale.
Napęd pracuje z przerwami. Podanej liczby cykli na dzień nie należy traktować jako zgody na pracę ciągłą; rozgrzany silnik wymaga ostygnięcia przed kolejnymi próbami.

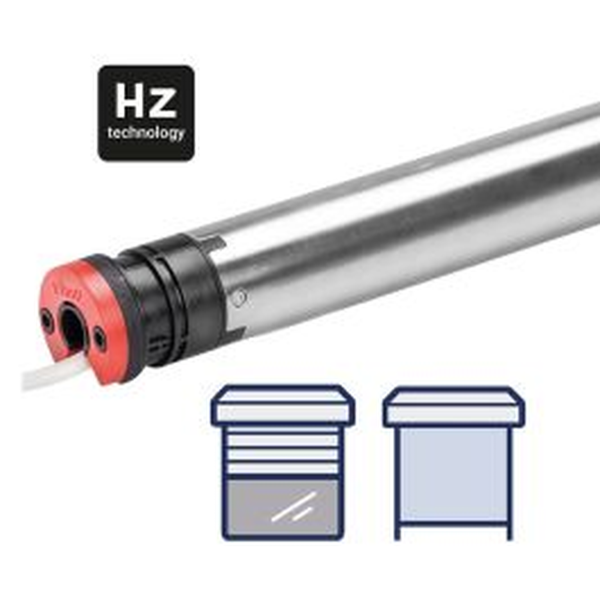

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2008661 |
|---|---|
| Rodzaj produktu | silnik rurowy |
| Model | T3.5 Hz02 9/16 |
| Moment obrotowy | 9 Nm |
| Prędkość obrotowa | 16 obr./min |
| Moc znamionowa | 110 W |
| Zasilanie | 230 V AC / 50 Hz |
| Masa katalogowa | 1,28 kg |
| Prąd znamionowy | 0,5 A |
| Stopień ochrony | IP44 |
| Klasa izolacji | II |
| System sterowania | SIMU Hz, radio 433,42 MHz |
| Zastosowanie | rolety zewnętrzne i zgodne osłony zwijane |
| Wymiar La dla otworu w rurze | 472 mm |
| Wymiar Lb części w rurze | 495 mm |
| Długość katalogowa Lc | 510 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Zabezpieczenie termiczne | próg czasowy 4 min według warunków katalogowych |
| Wyłączniki krańcowe | elektroniczne |
| Limit pojedynczego ruchu | 3 min |
| Obsługa ręczna | bez zintegrowanego mechanizmu awaryjnego |
| Moment obrotowy | 9 Nm |
|---|---|
| Prędkość obrotowa | 16 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2008661 |
| Prąd znamionowy | 0,5 A |
| Zastosowanie | rolety zewnętrzne i zgodne osłony zwijane |
| Obsługa ręczna | bez zintegrowanego mechanizmu awaryjnego |
| Moc znamionowa | 110 W |
| Wyłączniki krańcowe | elektroniczne |
| Zabezpieczenie termiczne | próg czasowy 4 min według warunków katalogowych |
| Rodzaj produktu | silnik rurowy |
| System sterowania | SIMU Hz, radio 433,42 MHz |
| Masa katalogowa | 1,28 kg |
| Model | T3.5 Hz02 9/16 |
| Klasa izolacji | II |
| Wymiar La dla otworu w rurze | 472 mm |
| Wymiar Lb części w rurze | 495 mm |
| Długość katalogowa Lc | 510 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Limit pojedynczego ruchu | 3 min |
Identyfikatory produktu
SIMU T3.5 Hz02 9/16 to silnik rurowy 9 Nm o prędkości 16 obr./min. Indeks 2008661 identyfikuje konkretne wykonanie napędu do osłon zwijanych.
Dane techniczne:
• silnik nadaje się do markiz kasetowych screenów oraz innych osłon w kasetach
Moment obrotowy: 55Nm,
Ilość obrotów / min: 17,
Moc: 290 W.
VariEco S8 silnik roletowy 8 Nm, 35mm, 17 obr/min, mechaniczne wył. krańcowe
Nice TTN3724HS z rodziny Titan Hi-Speed to napęd do bram skrzydłowych. Samohamowny siłownik liniowy ma enkoder magnetyczny. Dobór centrali musi uwzględniać wykonanie samohamowne.
Somfy LT 50 Ariane 6/17 RH, indeks 1032260, służy do zgodnych rolet i osłon przeciwsłonecznych. Wariant ma moment 6 Nm i prędkość 17 obr,/min.

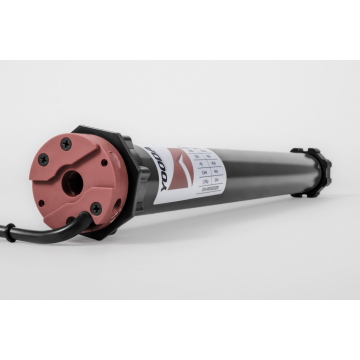

YOODA Napęd rurowy 45S, 50 Nm, 12 obr./min. to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 1215010 rozwija moment 50 Nm przy prędkości 12 obr./min.
Elero RolMotion M20 RH. Napęd do rolet zewnętrznych; 20 Nm, 14 obr./min. Indeks: 482310001.
Nice TOONA5024BDKCE jest fabrycznym zestawem do bram skrzydłowych, opartym na napędzie TO5024 z rodziny Toona 5. Wariant zestawu określa jego kompletację, dlatego przy doborze warto porównać pełny indeks.
SIMU T3.5 Auto® + 4/16 to silnik rurowy o momencie 4 Nm i prędkości 16 obr./min. Ten wariant jest oznaczony indeksem 2009383.
Elero RolTop M40 SH. Napęd do rolet zewnętrznych; 40 Nm, 14 obr./min. Indeks: 392510001.
Somfy MoveLite 35 WT, indeks 1240237, służy do zasłon na zgodnym karniszu elektrycznym. Wariant ma moment 0,6 Nm i prędkość 105 obr,/min.
Somfy Altus RS 50 io 6/12 to silnik rurowy do rolet i zgodnych osłon przeciwsłonecznych. Wariant 1134061 rozwija moment 6 Nm przy prędkości 12 obr./min.

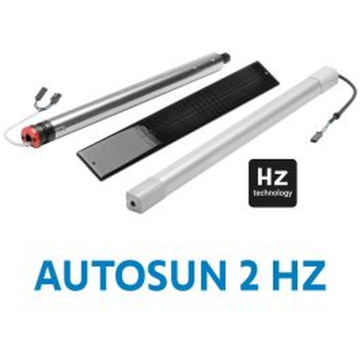

SIMU T3.5EHz DC 3/23 zestaw solarny to zestaw do solarnego zasilania rolety zewnętrznej. Moment 3 Nm i prędkość 23 obr./min określają wykonanie oznaczone indeksem 2009398.
Dane techniczne:
• silnik nadaje się do markiz kasetowych screenów oraz innych osłon w kasetach
• silnik radiowy
Moment obrotowy: 55Nm,
Ilość obrotów / min: 17,
Moc: 290 W.

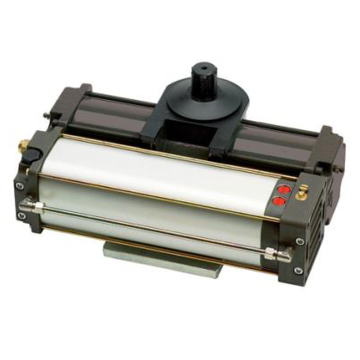

BFT SUB G to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
