Numer katalogowy: P925218 00002
BFT OBERON to elektromechaniczny napęd bramy przesuwnej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT OBERON to elektromechaniczny napęd bramy przesuwnej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Wersję przeznaczono do automatyzacji przesuwu bramy na odpowiednio przygotowanym podłożu. Rozróżnij bramę na szynie i konstrukcję samonośną: dla tych rozwiązań dopuszczalna masa jest różna i została wyszczególniona w tabeli. Opory toczenia, geometria wjazdu i obciążenie wiatrem wpływają na dobór całej instalacji.
Deklarowana prędkość dla tego wykonania wynosi 39 m/min przy otwieraniu - 25 m/min przy zamykaniu. Jest to parametr mechanizmu, a nie gwarancja czasu otwarcia dowolnej bramy; na manewr wpływają długość przejazdu i ustawienia zwalniania.
Wbudowana centrala SIRIO C BA służy do konfiguracji ruchu i zgodnego wyposażenia. Zasilanie centrali oraz napięcie samego silnika sprawdź oddzielnie; wartości te nie zawsze są takie same.
Listwę zębatą, mocowanie do podłoża, urządzenia bezpieczeństwa oraz pozostały osprzęt należy dobrać do konkretnego modelu. Sam indeks napędu nie oznacza kompletnego zestawu z pilotami, fotokomórkami i listwą.

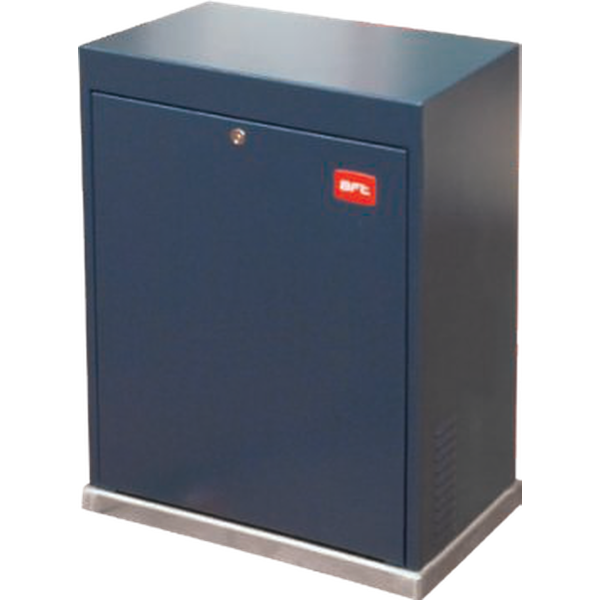

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P925218 00002 |
|---|---|
| Model | OBERON |
| Rodzaj bramy | przesuwna |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 400 V |
| Moc pobierana | 750 W |
| Maksymalna masa skrzydła | 2000 kg (na szynie), 1000 kg (samonośna) |
| Prędkość przesuwu skrzydła | 39 m/min przy otwieraniu - 25 m/min przy zamykaniu |
| Sposób wyznaczania położeń | elektromechaniczny |
| Zwalnianie | nie |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP24 |
| Temperatura pracy | -10 do 50°C |
| Centrala wbudowana | SIRIO C BA |
| Stopień ochrony | IP24 |
|---|---|
| Indeks produktu | P925218 00002 |
| Temperatura pracy | -10 do 50°C |
| Rodzaj bramy | przesuwna |
| Moc pobierana | 750 W |
| Napięcie silnika | 400 V |
| Model | OBERON |
| Sposób montażu | naziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | elektromechaniczna |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 2000 kg (na szynie), 1000 kg (samonośna) |
| Sposób wyznaczania położeń | elektromechaniczny |
| Centrala wbudowana | SIRIO C BA |
| Zwalnianie | nie |
| Prędkość przesuwu skrzydła | 39 m/min przy otwieraniu - 25 m/min przy zamykaniu |
