Numer katalogowy: P930134 00002
BFT ELI BT A40 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
BFT ELI BT A40 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Zabudowa podziemna wymaga właściwej skrzynki fundamentowej, odwodnienia i dostępu serwisowego. Przed montażem skompletuj odpowiednie elementy przeniesienia ruchu i mechanizm odblokowania.
Pozycja dotyczy napędu oznaczonego indeksem P930134 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

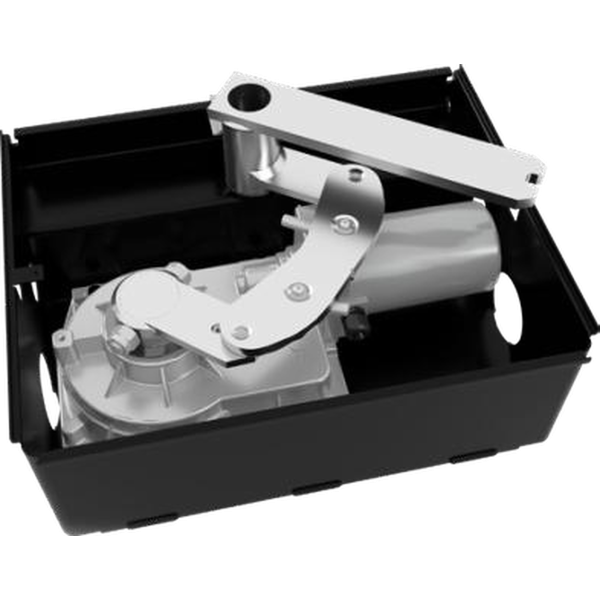

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930134 00002 |
|---|---|
| Model | ELI BT A40 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | podziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 180 W |
| Długość i masa skrzydła bez zamka | 2,5 m/350 kg |
| Długość i masa skrzydła z zamkiem | 4 m/150 kg |
| Masa skrzydła i odpowiadająca długość | 500 kg/1,5 m |
| Maksymalny kąt otwarcia | 120° |
| Czas ruchu dla 90° | 14 s + zwalnianie |
| Sposób wyznaczania położeń | mechaniczny |
| Zwalnianie | tak |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | sprzęgło elektroniczne |
| Intensywność użytkowania | bardzo intensywna, ciągła |
| Stopień ochrony | IP67 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP67 |
|---|---|
| Indeks produktu | P930134 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 180 W |
| Napięcie silnika | 24 V |
| Model | ELI BT A40 |
| Sposób montażu | podziemny |
| Intensywność użytkowania | bardzo intensywna, ciągła |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Sposób wyznaczania położeń | mechaniczny |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | sprzęgło elektroniczne |
| Długość i masa skrzydła bez zamka | 2,5 m/350 kg |
| Długość i masa skrzydła z zamkiem | 4 m/150 kg |
| Masa skrzydła i odpowiadająca długość | 500 kg/1,5 m |
| Maksymalny kąt otwarcia | 120° |
| Zwalnianie | tak |
| Czas ruchu dla 90° | 14 s + zwalnianie |
