Numer katalogowy: P935128 00002
BFT KUSTOS BT B40 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT KUSTOS BT B40 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935128 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

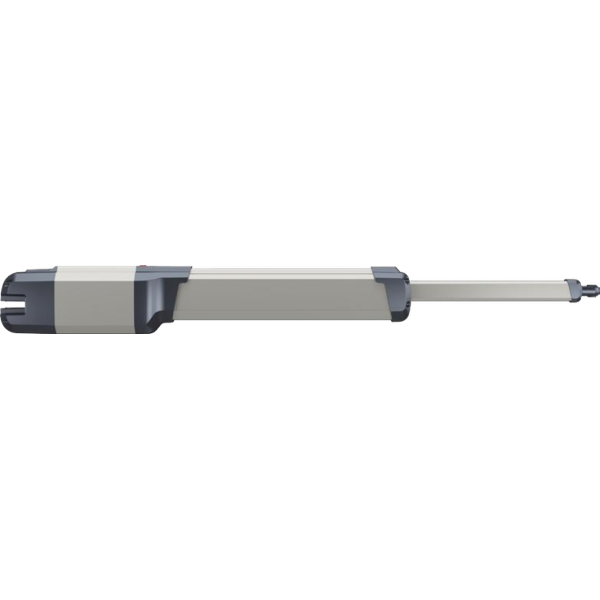

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P935128 00002 |
|---|---|
| Model | KUSTOS BT B40 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 40 W |
| Długość i masa skrzydła bez zamka | 2 m/700 kg |
| Długość i masa skrzydła z zamkiem | 4 m/400 kg |
| Maksymalna masa skrzydła | 700 kg |
| Maksymalny kąt otwarcia | 124° |
| Czas ruchu dla 90° | 16 s |
| Sposób wyznaczania położeń | magnetyczny |
| Zwalnianie | tak |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | 30 operacji/h |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P935128 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 40 W |
| Napięcie silnika | 24 V |
| Model | KUSTOS BT B40 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | 30 operacji/h |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 700 kg |
| Sposób wyznaczania położeń | magnetyczny |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Długość i masa skrzydła bez zamka | 2 m/700 kg |
| Długość i masa skrzydła z zamkiem | 4 m/400 kg |
| Maksymalny kąt otwarcia | 124° |
| Zwalnianie | tak |
| Czas ruchu dla 90° | 16 s |
Identyfikatory produktu
BFT KUSTOS BT B40 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Nice MFAB3024HS z rodziny M-Fab Hi-Speed to napęd do bram skrzydłowych. Napęd podziemny ma enkoder magnetyczny i mechaniczny ogranicznik zamykania. Skrzynkę fundamentową MFABBOX lub MFABBOXI dobiera się osobno.
Becker XL30/14G 5A OE MH, przewód 3 m to specjalistyczny napęd rurowy o momencie 30 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
SunTop M7/23-868 Bidirectional, silnik markizowy 7 Nm, 45mm, 23obr/min, wbudowane radio, elektroniczne wył. krańcowe
RolSmart M20-K silnik roletowy 20 Nm, 45mm, elektroniczne wył. krańcowe, krótki
VariEco S8 silnik roletowy 8 Nm, 35mm, 17 obr/min, mechaniczne wył. krańcowe
R 40/17 C PROF+. W tym wykonaniu moment obrotowy wynosi 40 Nm, a prędkość znamionowa 17 obr./min.
Elero VariEco S5/30 FL. Napęd do rolet i tekstylnych osłon przeciwsłonecznych; 5 Nm, 30 obr./min. Indeks: 308310101.
Dane techniczne:
• silnik nadaje się do rolet zewnętrznych oraz innych osłon
Moment obrotowy: 30Nm,
Ilość obrotów / min: 17,
Moc: 240 W.

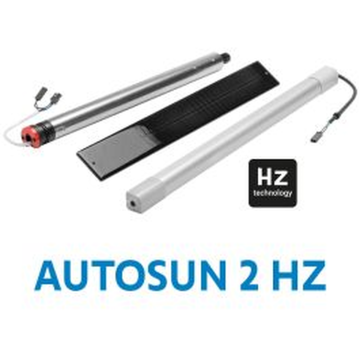

SIMU T3.5EHz DC 10/12 zestaw solarny to zestaw do solarnego zasilania rolety zewnętrznej. Moment 10 Nm i prędkość 12 obr./min określają wykonanie oznaczone indeksem 2009400.
SIMU DMI5 Hz01 25/17 to silnik rurowy 25 Nm o prędkości 17 obr./min. Indeks 2004668 identyfikuje konkretne wykonanie napędu do osłon zwijanych.
Somfy RS100 Solar io 15/12 - sam napęd. Napęd do rolet zewnętrznych; 15 Nm, 12 obr./min. Indeks: 1242147.
Dane techniczne:
• silnik nadaje się do markiz kasetowych screenów oraz innych osłon w kasetach
• silnik radiowy
Moment obrotowy: 6Nm,
Ilość obrotów / min: 17,
Moc: 90 W.
Dane techniczne:
• bardzo cichy
• silnik do rolet wewnętrznych materiałowych
Moment obrotowy: 3Nm,
Ilość obrotów / min: 30.
Becker L60-11-M04. Napęd do rolet i tekstylnych osłon przeciwsłonecznych; 60 Nm, 11 obr./min. Indeks: 2060 110 104 0.

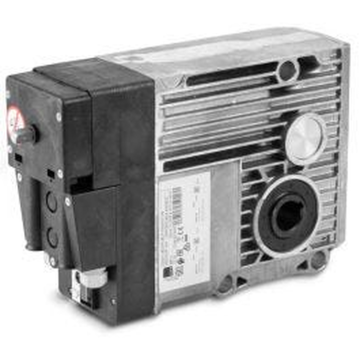

SIMU SIMUBOX 250/08 MONO to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009129 rozwija 250 Nm przy prędkości 8 obr./min.
