Numer katalogowy: P935133 00002
BFT PHOBOS AC B50 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT PHOBOS AC B50 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę RIGEL 6. Napięcie silnika 230 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935133 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

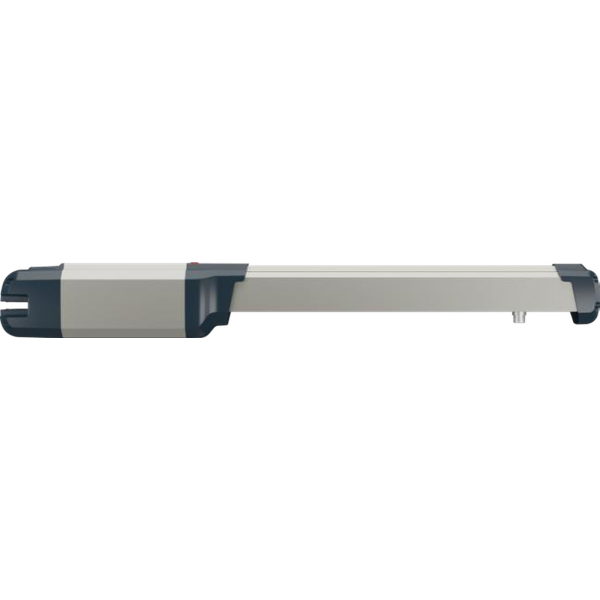

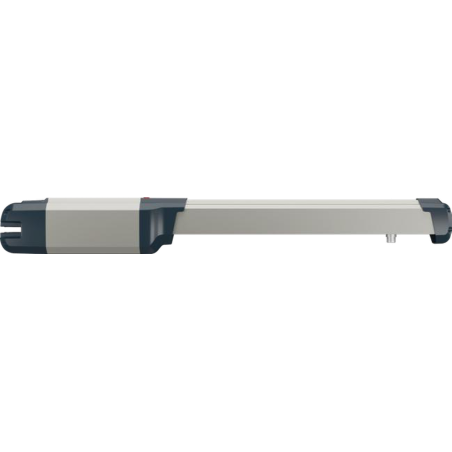

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P935133 00002 |
|---|---|
| Model | PHOBOS AC B50 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 230 V |
| Moc pobierana | 210 W |
| Długość i masa skrzydła bez zamka | 2,5 m/500 kg |
| Maksymalna masa skrzydła | 500 kg |
| Skok roboczy tłoczyska | 470 mm |
| Maksymalny kąt otwarcia | 130° |
| Czas ruchu dla 90° | 22 s |
| Sposób wyznaczania położeń | według czasu pracy |
| Zwalnianie | tak |
| Samoblokowanie | tak |
| Intensywność użytkowania | 15 operacji/h |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P935133 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 210 W |
| Napięcie silnika | 230 V |
| Model | PHOBOS AC B50 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | 15 operacji/h |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 500 kg |
| Sposób wyznaczania położeń | według czasu pracy |
| Samoblokowanie | tak |
| Długość i masa skrzydła bez zamka | 2,5 m/500 kg |
| Maksymalny kąt otwarcia | 130° |
| Zwalnianie | tak |
| Skok roboczy tłoczyska | 470 mm |
| Czas ruchu dla 90° | 22 s |
Identyfikatory produktu
