Numer katalogowy: P935130 00002
BFT PHOBOS BT B40 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT PHOBOS BT B40 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935130 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

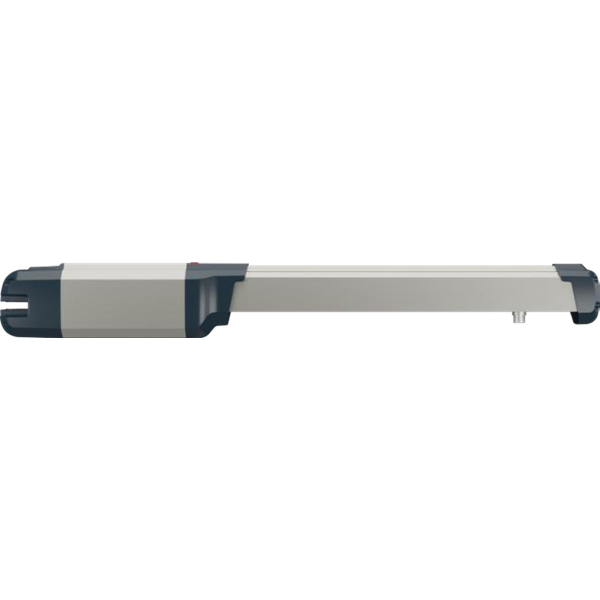

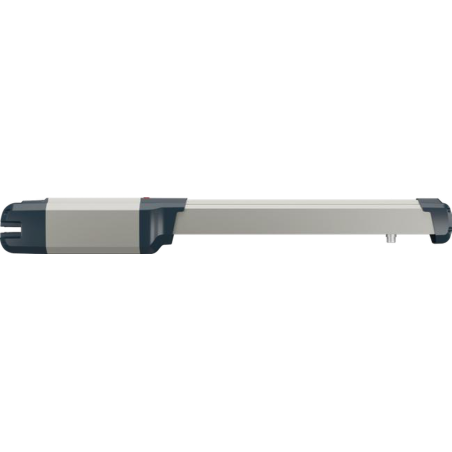

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P935130 00002 |
|---|---|
| Model | PHOBOS BT B40 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 40 W |
| Długość i masa skrzydła bez zamka | 3 m/300 kg |
| Długość i masa skrzydła z zamkiem | 4 m/200 kg |
| Masa skrzydła i odpowiadająca długość | 700 kg/2 m |
| Maksymalny kąt otwarcia | 130° |
| Czas ruchu dla 90° | 16 s |
| Sposób wyznaczania położeń | magnetyczny |
| Zwalnianie | tak |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | 30 operacji/h |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P935130 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 40 W |
| Napięcie silnika | 24 V |
| Model | PHOBOS BT B40 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | 30 operacji/h |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Sposób wyznaczania położeń | magnetyczny |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Długość i masa skrzydła bez zamka | 3 m/300 kg |
| Długość i masa skrzydła z zamkiem | 4 m/200 kg |
| Masa skrzydła i odpowiadająca długość | 700 kg/2 m |
| Maksymalny kąt otwarcia | 130° |
| Zwalnianie | tak |
| Czas ruchu dla 90° | 16 s |
