Numer katalogowy: 2009822
SIMU T5S E 25/17 to silnik rurowy o momencie 25 Nm i prędkości 17 obr./min. Ten wariant jest oznaczony indeksem 2009822.
SIMU T5S E 25/17 to silnik rurowy o momencie 25 Nm i prędkości 17 obr./min. Ten wariant jest oznaczony indeksem 2009822.
Napęd przeznaczono do zastosowań takich jak markizy tarasowe; rolety zewnętrzne. Moc 170 W i zasilanie 230 V AC / 50 Hz odnoszą się do konkretnego wykonania, dlatego przy wymianie należy porównać cały symbol oraz obciążenie osłony.
Sterowanie jest przewodowe. Obwód sterowania i zasilacz należy dobrać do napięcia oraz prądu tego silnika; wersji 12 V, 24 V i 230 V nie wolno traktować zamiennie.
Przed montażem porównaj profil wału i jego średnicę wewnętrzną, głowicę silnika oraz miejsce na mocowanie. Wymiary La, Lb i Lc mają różne znaczenie; nie należy zamieniać długości części wsuwanej w rurę z długością całego zespołu.
Silnik jest przeznaczony do pracy przerywanej. Liczba cykli i ograniczenia czasu ruchu wymagają zachowania przerw; nie jest to deklaracja ciągłej pracy przez cały dzień.

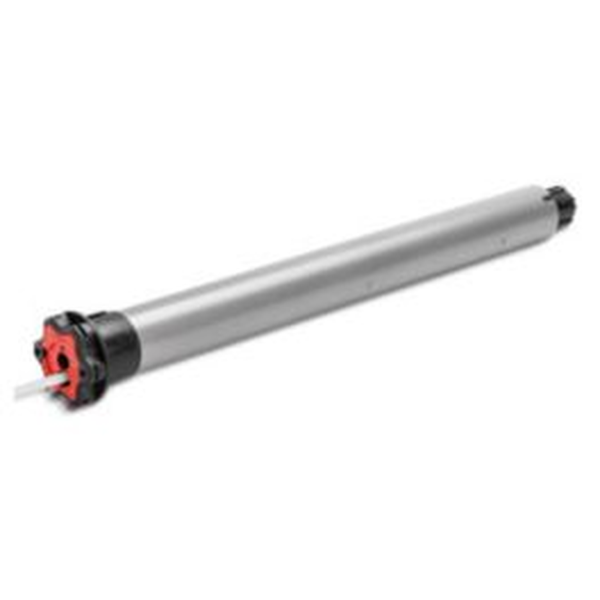

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2009822 |
|---|---|
| Rodzina | T5 E |
| Moment obrotowy | 25 Nm |
| Zasilanie | 230 V AC / 50 Hz |
| Prędkość obrotowa | 17 obr./min |
| Deklarowane oznaczenia | CE; NF; VDE |
| Klasa izolacji | I |
| Stopień ochrony | IP44 |
| Minimalna średnica wewnętrzna rury | 47 mm |
| Rodzaj produktu | napęd |
| Zastosowanie | markizy tarasowe; rolety zewnętrzne |
| System sterowania | przewodowy |
| Moc znamionowa | 170 W |
| Prąd znamionowy | 0,8 A |
| Wymiar La dla otworu w rurze | 657 mm |
| Wymiar Lb części w rurze | 670 mm |
| Długość katalogowa Lc | 693 mm |
| Masa katalogowa | 2,48 kg |
| Wyłączniki krańcowe | elektroniczne |
| Maksymalny czas pojedynczego ruchu | 3 min |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Moment obrotowy | 25 Nm |
|---|---|
| Prędkość obrotowa | 17 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2009822 |
| Prąd znamionowy | 0,8 A |
| Zastosowanie | markizy tarasowe; rolety zewnętrzne |
| Moc znamionowa | 170 W |
| Wyłączniki krańcowe | elektroniczne |
| Rodzaj produktu | napęd |
| System sterowania | przewodowy |
| Masa katalogowa | 2,48 kg |
| Rodzina | T5 E |
| Deklarowane oznaczenia | CE; NF; VDE |
| Klasa izolacji | I |
| Minimalna średnica wewnętrzna rury | 47 mm |
| Wymiar La dla otworu w rurze | 657 mm |
| Wymiar Lb części w rurze | 670 mm |
| Długość katalogowa Lc | 693 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Maksymalny czas pojedynczego ruchu | 3 min |
Identyfikatory produktu
SIMU T5S E 25/17 to silnik rurowy o momencie 25 Nm i prędkości 17 obr./min. Ten wariant jest oznaczony indeksem 2009822.
Becker XL120/11M FKB 9A, przewód 3 m to specjalistyczny napęd rurowy o momencie 120 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
Elero RolSolar M20-868 DC SH - zestaw 7. Napęd do rolet zewnętrznych; 20 Nm. Indeks: 392300001-07.
Becker XL60/11M FKB16 7A, przewód 3 m to specjalistyczny napęd rurowy o momencie 60 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
BFT ORO to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Becker P3-30-S12. Napęd do markiz i tekstylnych osłon przeciwsłonecznych; 3 Nm, 30 obr./min. Indeks: 2009 130 505 0.
Nice BFAB5024 z rodziny Big-Fab to napęd do bram skrzydłowych. Samohamowny napęd podziemny ma enkoder magnetyczny. Wymaga odpowiednio dobranego montażu fundamentowego.

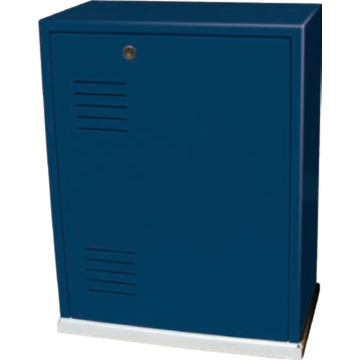

BFT SP3500 to elektromechaniczny napęd bramy przesuwnej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
