Numer katalogowy: 2006979
SIMU T3.5 3/23 12 V DC to silnik rurowy o momencie 3 Nm i prędkości 23 obr./min. Ten wariant jest oznaczony indeksem 2006979.
SIMU T3.5 3/23 12 V DC to silnik rurowy o momencie 3 Nm i prędkości 23 obr./min. Ten wariant jest oznaczony indeksem 2006979.
Napęd przeznaczono do zastosowań takich jak markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne. Moc 17 W i zasilanie 12 V DC odnoszą się do konkretnego wykonania, dlatego przy wymianie należy porównać cały symbol oraz obciążenie osłony.
Sterowanie jest przewodowe. Obwód sterowania i zasilacz należy dobrać do napięcia oraz prądu tego silnika; wersji 12 V, 24 V i 230 V nie wolno traktować zamiennie.
Przed montażem porównaj profil wału i jego średnicę wewnętrzną, głowicę silnika oraz miejsce na mocowanie. Wymiary La, Lb i Lc mają różne znaczenie; nie należy zamieniać długości części wsuwanej w rurę z długością całego zespołu.
Silnik jest przeznaczony do pracy przerywanej. Liczba cykli i ograniczenia czasu ruchu wymagają zachowania przerw; nie jest to deklaracja ciągłej pracy przez cały dzień.

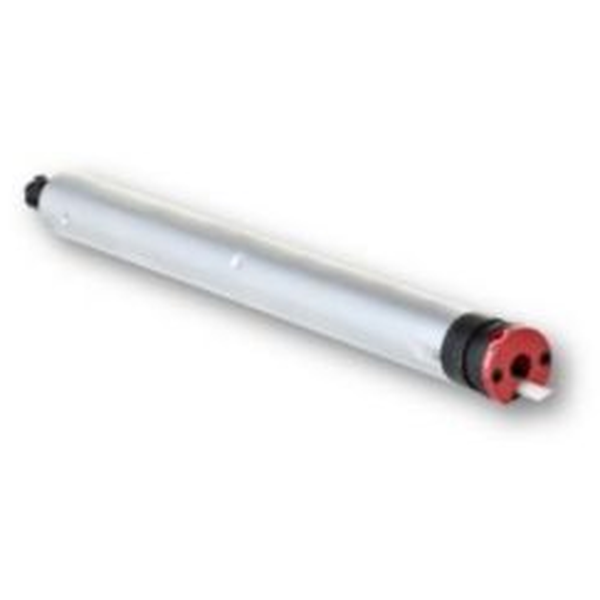

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2006979 |
|---|---|
| Rodzina | T3.5 DC |
| Moment obrotowy | 3 Nm |
| Wysokość wyrobu bez opakowania | 38 mm |
| Szerokość wyrobu bez opakowania | 38 mm |
| Zasilanie | 12 V DC |
| Prędkość obrotowa | 23 obr./min |
| Klasa izolacji | III |
| Stopień ochrony | IP44 |
| Długość wyrobu bez opakowania | 373 mm |
| Minimalna średnica wewnętrzna rury | 34 mm |
| Rodzaj produktu | napęd |
| Zastosowanie | markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne |
| System sterowania | przewodowy |
| Pobór mocy w spoczynku | 0 W |
| Moc znamionowa | 17 W |
| Prąd znamionowy | 1,4 A |
| Wymiar La dla otworu w rurze | 335 mm |
| Wymiar Lb części w rurze | 359 mm |
| Długość katalogowa Lc | 373 mm |
| Masa katalogowa | 0,82 kg |
| Wyłączniki krańcowe | mechaniczne |
| Rodzaj zasilania | napięcie stałe, wymagany odpowiedni zasilacz |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Limit pracy w godzinie | 5 min |
| Moment obrotowy | 3 Nm |
|---|---|
| Prędkość obrotowa | 23 obr./min |
| Zasilanie | 12 V DC |
| Stopień ochrony | IP44 |
| Indeks produktu | 2006979 |
| Prąd znamionowy | 1,4 A |
| Zastosowanie | markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne |
| Moc znamionowa | 17 W |
| Wyłączniki krańcowe | mechaniczne |
| Rodzaj produktu | napęd |
| System sterowania | przewodowy |
| Masa katalogowa | 0,82 kg |
| Rodzina | T3.5 DC |
| Wysokość wyrobu bez opakowania | 38 mm |
| Szerokość wyrobu bez opakowania | 38 mm |
| Klasa izolacji | III |
| Długość wyrobu bez opakowania | 373 mm |
| Minimalna średnica wewnętrzna rury | 34 mm |
| Pobór mocy w spoczynku | 0 W |
| Wymiar La dla otworu w rurze | 335 mm |
| Wymiar Lb części w rurze | 359 mm |
| Długość katalogowa Lc | 373 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Rodzaj zasilania | napięcie stałe, wymagany odpowiedni zasilacz |
| Limit pracy w godzinie | 5 min |
Identyfikatory produktu
SIMU T3.5 3/23 12 V DC to silnik rurowy o momencie 3 Nm i prędkości 23 obr./min. Ten wariant jest oznaczony indeksem 2006979.
Somfy Maestria 50 WT 6/32 jest silnikiem rurowym do screenów i osłon ZIP. Wariant 1110301 ma moment 6 Nm, prędkość 32 obr./min i elektroniczne wyłączniki krańcowe.
Elero SunTop/Z M7/23-868 RH. Napęd do osłon tekstylnych screen ZIP; 7 Nm, 23 obr./min. Indeks: 386240006.
YOODA Napęd rurowy 45EVY, 30 Nm, 15 obr./min. z radiem i detekcją przeszkód to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 12030EV rozwija moment 30 Nm przy prędkości 15 obr./min.
Somfy Oximo 50 io 20/17 to silnik rurowy do rolet zewnętrznych. Wariant 1041648 rozwija moment 20 Nm przy prędkości 17 obr./min.
CORTINO Napęd do zasłon DT72TES 1,2 z radiem, YSH. Napęd przeznaczony do zasłony i firany.
Elero RolTop/D+ M6. Napęd do rolet zewnętrznych; 6 Nm, 14 obr./min. Indeks: 340130001.
Somfy Tilt Only 50 WireFree Zigbee P, indeks 1245600, służy do odpowiednich żaluzji wewnętrznych. Wariant ma moment 1 Nm i prędkość 10 obr,/min.
Becker R30-17-S18. Napęd do osłon screen ZIP; 30 Nm, 17 obr./min. Indeks: 2030 130 504 0.
Becker XL120/11M FKB16 9A, przewód 3 m to specjalistyczny napęd rurowy o momencie 120 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
Dane techniczne:
• silnik nadaje się do rolet zewnętrznych oraz innych osłon
Moment obrotowy: 8Nm,
Ilość obrotów / min: 12,
Moc: 90 W.

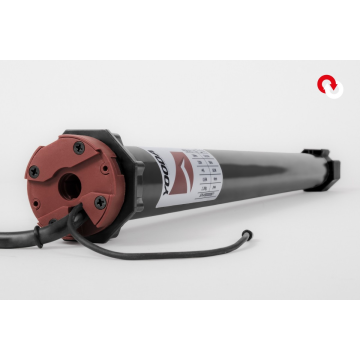

YOODA Napęd rurowy seria 45EVS, 40 Nm, z radiem, YSH to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 12040EVS rozwija moment 40 Nm przy prędkości 15 obr./min.
