Numer katalogowy: TOO4524
Nice TOO4524 jest teleskopowym siłownikiem do bramy skrzydłowej, zasilanym napięciem 24 V DC. Wykonanie ma skok 500 mm i prędkość liniową 0,014 m/s.
Nice TOO4524 jest teleskopowym siłownikiem do bramy skrzydłowej, zasilanym napięciem 24 V DC. Wykonanie ma skok 500 mm i prędkość liniową 0,014 m/s.
Siła znamionowa wynosi 300 N, a maksymalna 1800 N. Są to różne parametry pracy; wartości szczytowej nie należy traktować jako siły do stałego cyklu ruchu.
Dobór obejmuje położenie zawiasów, wymiary słupka i sposób mocowania siłownika. Granice długości oraz masy skrzydła wymagają sprawdzenia dla konkretnej geometrii i obciążenia wiatrem.
Górna część obudowy zapewnia dostęp do połączeń i odblokowania kluczem. Właściwą centralę oraz urządzenia zabezpieczające dobiera się do wersji napięciowej i kompletnej instalacji.

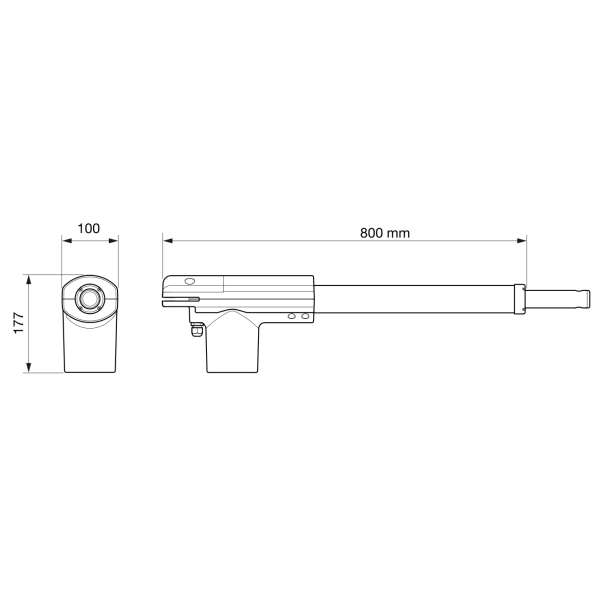

Karta dotyczy jednego siłownika, bez deklarowania kompletu całej automatyki bramy. Rysunek pokazuje właściwą długość korpusu i podstawowe wymiary tego wykonania.
| Indeks produktu | TOO4524 |
|---|---|
| Rodzaj urządzenia | siłownik teleskopowy |
| Model | TOO4524 |
| Zasilanie silnika | 24 V DC |
| Skok | 500 mm |
| Prędkość liniowa | 0,014 m/s |
| Siła znamionowa | 300 N |
| Siła maksymalna | 1800 N |
| Moc znamionowa pobierana | 30 W |
| Moc maksymalna pobierana | 120 W |
| Prąd znamionowy wg instrukcji | 1,1 A |
| Prąd maksymalny | 5 A |
| Stopień ochrony | IP54 |
| Temperatura pracy | od -20 do +50°C |
| Wymiary | 800 x 100 x 177 mm |
| Długość skrzydła z tabeli | do 4,5 m |
| Graniczna masa skrzydła z tabeli | do 250 kg |
| Zalecana centrala | MC424L |
| Odblokowanie | kluczem Nice |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | TOO4524 |
| Wymiary | 800 x 100 x 177 mm |
| Temperatura pracy | od -20 do +50°C |
| Prędkość liniowa | 0,014 m/s |
| Zasilanie silnika | 24 V DC |
| Rodzaj urządzenia | siłownik teleskopowy |
| Model | TOO4524 |
| Skok | 500 mm |
| Zalecana centrala | MC424L |
| Odblokowanie | kluczem Nice |
| Siła znamionowa | 300 N |
| Siła maksymalna | 1800 N |
| Moc znamionowa pobierana | 30 W |
| Moc maksymalna pobierana | 120 W |
| Prąd znamionowy wg instrukcji | 1,1 A |
| Prąd maksymalny | 5 A |
| Długość skrzydła z tabeli | do 4,5 m |
| Graniczna masa skrzydła z tabeli | do 250 kg |
