Numer katalogowy: 2060 096 103 0
Becker XL60/8G 4A, indeks 2060 096 103 0, jest napędem do nadziemnych systemów zwijania pokryw basenowych. Wykonanie ma moment znamionowy 60 Nm i prędkość 8 obr./min.
Becker XL60/8G 4A, indeks 2060 096 103 0, jest napędem do nadziemnych systemów zwijania pokryw basenowych. Wykonanie ma moment znamionowy 60 Nm i prędkość 8 obr./min.
Mechaniczne położenia końcowe pozwalają ustawić dwa końce pracy. Zakres krańcówek obejmuje 36 obrotów, a dobór napędu należy powiązać ze średnicą nawoju, wymiarami pokrywy i wymaganiami całego układu.
Korpus ma średnicę 58 mm i jest przeznaczony do odpowiednio dobranego wału od 63 mm. Długość L1 wynosi 582 mm; całkowite gabaryty zespołu zależą również od zastosowanych elementów dopasowujących.
Wbudowany hamulec postojowy utrzymuje pozycję napędu po zaniku zasilania. Podany limit statycznego obciążenia osiowego nie jest masą pokrywy, którą można dobrać bez analizy mechaniki zwijarki.

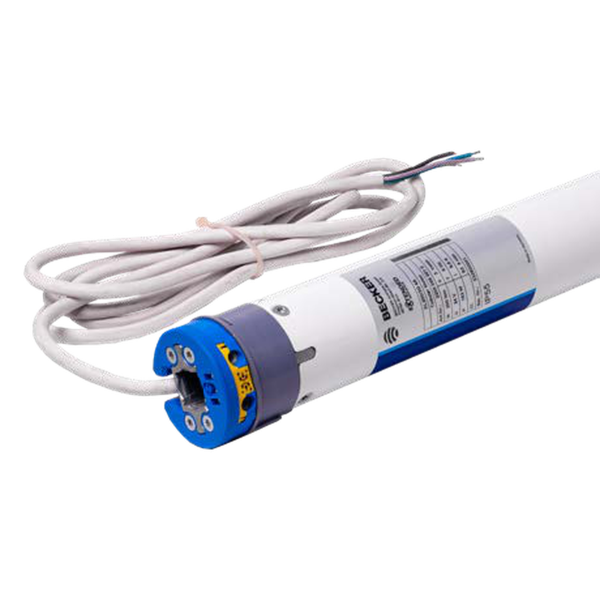

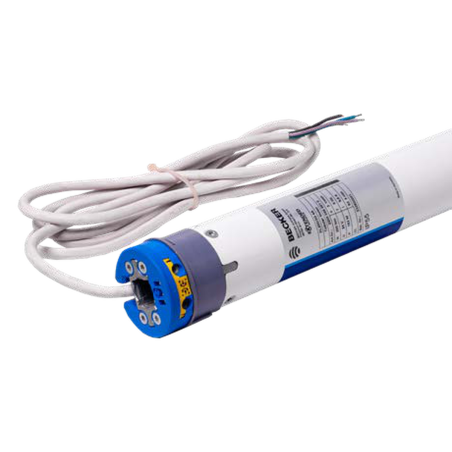

Fotografia przedstawia rodzinę napędów mechanicznych 4A. Osprzęt dopasowujący do wału i uchwyt należy uwzględnić w zamówieniu oraz sprawdzić kompletację wybranego wykonania.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2060 096 103 0 |
|---|---|
| Rodzaj urządzenia | napęd nadziemnej zwijarki pokrywy basenowej |
| Model | XL60/8G 4A |
| Moment znamionowy | 60 Nm |
| Prędkość znamionowa | 8 obr./min |
| Napięcie znamionowe | 24 V |
| Prąd znamionowy | 6,3 A |
| Moc pobierana | 150 W |
| Wyłączniki krańcowe | mechaniczne |
| Zakres krańcówek | 36 obrotów |
| Czas pracy S2 | 8 min |
| Stopień ochrony | IP55 |
| Długość przewodu | 4 m |
| Średnica korpusu | 58 mm |
| Minimalna średnica wału | 63 mm |
| Długość L1 | 582 mm |
| Hamulec postojowy | wbudowany |
| Obciążenie osiowe statyczne wg katalogu | do 150 kg |
| Stopień ochrony | IP55 |
|---|---|
| Długość przewodu | 4 m |
| Indeks produktu | 2060 096 103 0 |
| Prąd znamionowy | 6,3 A |
| Czas pracy S2 | 8 min |
| Zakres krańcówek | 36 obrotów |
| Minimalna średnica wału | 63 mm |
| Moment znamionowy | 60 Nm |
| Wyłączniki krańcowe | mechaniczne |
| Prędkość znamionowa | 8 obr./min |
| Długość L1 | 582 mm |
| Moc pobierana | 150 W |
| Średnica korpusu | 58 mm |
| Napięcie znamionowe | 24 V |
| Rodzaj urządzenia | napęd nadziemnej zwijarki pokrywy basenowej |
| Model | XL60/8G 4A |
| Hamulec postojowy | wbudowany |
| Obciążenie osiowe statyczne wg katalogu | do 150 kg |
