Numer katalogowy: NDCM0200
Nice RDF-850-10, indeks NDCM0200, jest napędem przemysłowym do bram rolowanych. Wykonanie ma moment znamionowy 680 Nm, moment maksymalny 850 Nm i prędkość wyjściową 10 obr./min.
Nice RDF-850-10, indeks NDCM0200, jest napędem przemysłowym do bram rolowanych. Wykonanie ma moment znamionowy 680 Nm, moment maksymalny 850 Nm i prędkość wyjściową 10 obr./min.
Osadzenie na wale ma średnicę 55 mm. Dobór obejmuje geometrię wału, sposób mocowania, zasilanie 3 x 400 V AC oraz właściwy układ sterowania. Pełny indeks rozróżnia odmiany o podobnym oznaczeniu modelowym.
Seria RDF jest przeznaczona do odpowiednio dobranej bramy rolowanej. Wbudowane zabezpieczenie przed opadaniem stanowi element napędu; do kompletnej instalacji dobiera się również sterownik i właściwe urządzenia zabezpieczające.
Wariant KE2-5 przewiduje rozwiązanie awaryjne: łańcuchowa obsługa ręczna. Zakres i sposób obsługi muszą odpowiadać mechanice całej bramy oraz wyposażeniu sterowania.
Moment maksymalny dotyczy obciążenia szczytowego i nie jest momentem do standardowego cyklu pracy. Dobór do masy oraz wymiarów bramy wymaga uwzględnienia bębna, wyważenia, prowadzenia i planowanej intensywności użytkowania.

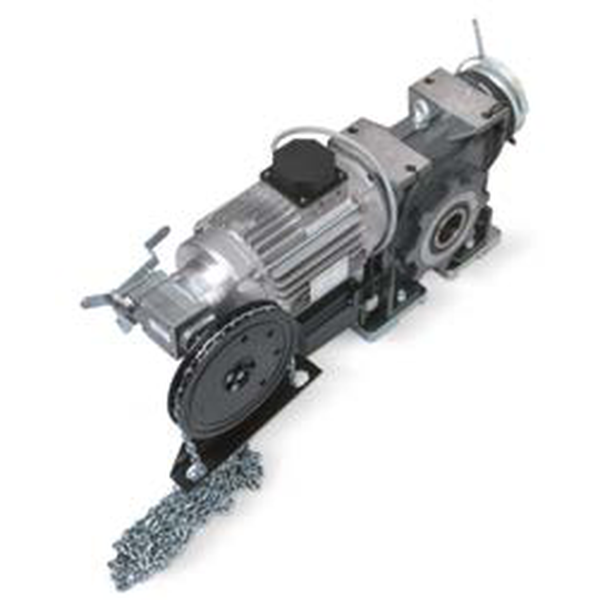

Fotografia pokazuje rodzinę RDF z odpowiednim rodzajem obsługi ręcznej. Geometria i wyposażenie poszczególnych wykonań mogą się różnić; parametry w tabeli dotyczą wyłącznie indeksu NDCM0200.
| Indeks produktu | NDCM0200 |
|---|---|
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | RDF-850-10 |
| Przeznaczenie | bramy rolowane |
| Moment znamionowy | 680 Nm |
| Maksymalny moment wg modelu | 850 Nm |
| Prędkość wyjściowa | 10 obr./min |
| Zasilanie układu | 3 x 400 V AC |
| Średnica osadzenia na wale | 55 mm |
| Moc silnika | 2,20 kW |
| Prąd podany dla modelu | 7,5 A |
| Kod układu krańcowego | EL10 |
| Obsługa awaryjna | KE2-5, łańcuchowa obsługa ręczna |
| Stopień ochrony | IP54 |
| Masa modelu | 29 kg |
| Zabezpieczenie przed opadaniem | tak |
| Hamulec elektromagnetyczny | tak |
| Temperatura pracy | od -5 do +40°C |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | NDCM0200 |
| Obsługa awaryjna | KE2-5, łańcuchowa obsługa ręczna |
| Temperatura pracy | od -5 do +40°C |
| Przeznaczenie | bramy rolowane |
| Moment znamionowy | 680 Nm |
| Moc silnika | 2,20 kW |
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | RDF-850-10 |
| Maksymalny moment wg modelu | 850 Nm |
| Prędkość wyjściowa | 10 obr./min |
| Zasilanie układu | 3 x 400 V AC |
| Średnica osadzenia na wale | 55 mm |
| Prąd podany dla modelu | 7,5 A |
| Kod układu krańcowego | EL10 |
| Masa modelu | 29 kg |
| Hamulec elektromagnetyczny | tak |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Zabezpieczenie przed opadaniem | tak |
