Numer katalogowy: 350920003
Elero JAR 10dk, indeks 350920003, jest przewodowym napędem żaluzji z dwoma wyjściami. Pracuje z prędkością 26 obr./min i ma mechaniczny układ krańcowy z dodatkowym wyłącznikiem następczym.
Elero JAR 10dk, indeks 350920003, jest przewodowym napędem żaluzji z dwoma wyjściami. Pracuje z prędkością 26 obr./min i ma mechaniczny układ krańcowy z dodatkowym wyłącznikiem następczym.
Wykonanie dk ma wbudowany kondensator. Różni się od wersji Soft sposobem hamowania; nazwy obu odmian nie należy traktować zamiennie przy wymianie napędu.
Przed montażem porównaj długość korpusu, przekrój wałków i mocowanie w szynie górnej. Łączniki, tłumiki i obejmy dobiera się do konstrukcji żaluzji oraz pełnego indeksu silnika.

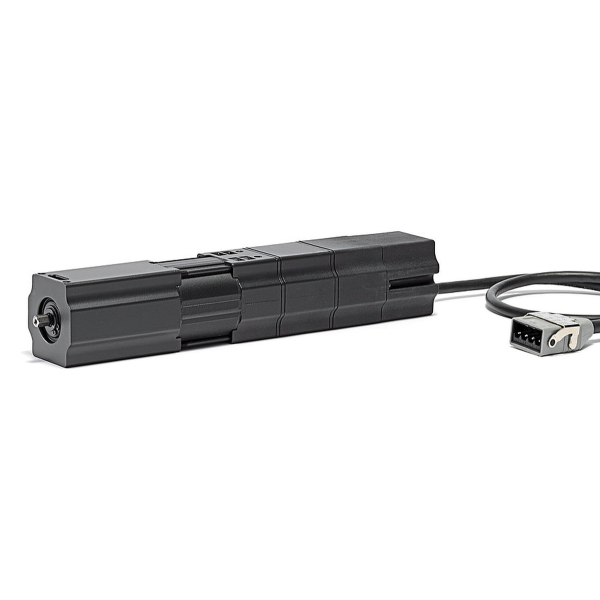

Ilustracja przedstawia rodzinę JAR dk stosowaną dla tych wykonań. Długość i parametry konkretnego modelu podano w tabeli.
| Indeks produktu | 350920003 |
|---|---|
| Rodzaj urządzenia | napęd żaluzjowy z dwustronnym wyjściem |
| Model | JAR 10dk |
| Moment obrotowy wg katalogu | 10 Nm |
| Prędkość znamionowa | 26 obr./min |
| Zasilanie | 230 V AC, 50 Hz |
| Prąd znamionowy | 0,55 A |
| Moc pobierana | 125 W |
| Czas pracy S2 | 5 min |
| Długość A | 304 mm |
| Masa produktu | 1,87 kg |
| Temperatura pracy | od -20 do +60°C |
| Sterowanie | przewodowe |
| Wyłączniki krańcowe | mechaniczne, z dodatkowym wyłącznikiem następczym |
| Hamulec Soft | nie, wykonanie dk |
| Kondensator | wbudowany |
| Zasilanie | 230 V AC, 50 Hz |
|---|---|
| Indeks produktu | 350920003 |
| Sterowanie | przewodowe |
| Prąd znamionowy | 0,55 A |
| Temperatura pracy | od -20 do +60°C |
| Czas pracy S2 | 5 min |
| Długość A | 304 mm |
| Wyłączniki krańcowe | mechaniczne, z dodatkowym wyłącznikiem następczym |
| Prędkość znamionowa | 26 obr./min |
| Moc pobierana | 125 W |
| Rodzaj urządzenia | napęd żaluzjowy z dwustronnym wyjściem |
| Model | JAR 10dk |
| Masa produktu | 1,87 kg |
| Moment obrotowy wg katalogu | 10 Nm |
| Hamulec Soft | nie, wykonanie dk |
| Kondensator | wbudowany |
Identyfikatory produktu
