Numer katalogowy: WINGO5024BDKCE
Nice WINGO5024BDKCE jest fabrycznym zestawem do bram skrzydłowych, opartym na napędzie WG5024 z rodziny Wingo 5. Wariant zestawu określa jego kompletację, dlatego przy doborze warto porównać pełny indeks.
Nice WINGO5024BDKCE jest fabrycznym zestawem do bram skrzydłowych, opartym na napędzie WG5024 z rodziny Wingo 5. Wariant zestawu określa jego kompletację, dlatego przy doborze warto porównać pełny indeks.
W skład tej konfiguracji wchodzą: 2 x WG5024, 1 x MC424L z odbiornikiem, 2 x INTI2, 1 x EPM - para, 1 x ELDC, 1 x TS. Samohamowny siłownik liniowy stanowi jednostkę napędową odpowiedniego zestawu Wingo.
Parametry z oznaczeniem „Napęd” dotyczą jednostki WG5024, a nie sumy mocy, wymiarów ani masy całego zestawu. Zasilanie samego silnika i zasilanie wejściowe centrali mogą mieć różne wartości.

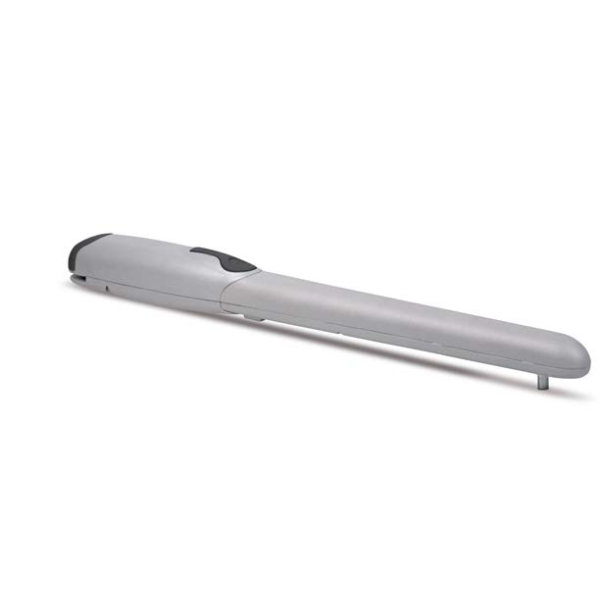

Przed montażem porównaj wymiary bramy, geometrię mocowań, opory ruchu oraz zgodność wyposażenia. Fotografia przedstawia napęd z danej rodziny, a pozostałe elementy i ich ilości wymieniono w tabeli.
| Indeks produktu | WINGO5024BDKCE |
|---|---|
| Rodzaj urządzenia | fabryczny zestaw automatyki |
| Rodzina urządzeń | Wingo 5 |
| Zastosowanie | bram skrzydłowych |
| Napęd w zestawie | WG5024 |
| Napęd: zasilanie | 24 V DC |
| Napęd: moc | 85 W |
| Napęd: prędkość liniowa | 0,016 m/s |
| Napęd: siła | 1500 N |
| Napęd: stopień ochrony | IP44 |
| Napęd: temperatura pracy | od -20 do +50°C |
| Napęd: wymiary napędu | 920 x 98 x 95 mm |
| Napęd: masa napędu | 6 kg |
| Skład zestawu 1 | 2 x WG5024 |
| Skład zestawu 2 | 1 x MC424L z odbiornikiem |
| Skład zestawu 3 | 2 x INTI2 |
| Skład zestawu 4 | 1 x EPM - para |
| Skład zestawu 5 | 1 x ELDC |
| Skład zestawu 6 | 1 x TS |
| Indeks produktu | WINGO5024BDKCE |
|---|---|
| Zastosowanie | bram skrzydłowych |
| Rodzaj urządzenia | fabryczny zestaw automatyki |
| Rodzina urządzeń | Wingo 5 |
| Napęd w zestawie | WG5024 |
| Napęd: zasilanie | 24 V DC |
| Napęd: moc | 85 W |
| Napęd: prędkość liniowa | 0,016 m/s |
| Napęd: siła | 1500 N |
| Napęd: stopień ochrony | IP44 |
| Napęd: temperatura pracy | od -20 do +50°C |
| Napęd: wymiary napędu | 920 x 98 x 95 mm |
| Napęd: masa napędu | 6 kg |
| Skład zestawu 1 | 2 x WG5024 |
| Skład zestawu 2 | 1 x MC424L z odbiornikiem |
| Skład zestawu 3 | 2 x INTI2 |
| Skład zestawu 4 | 1 x EPM - para |
| Skład zestawu 5 | 1 x ELDC |
| Skład zestawu 6 | 1 x TS |
Identyfikatory produktu
Nice WINGO5024BDKCE jest fabrycznym zestawem do bram skrzydłowych, opartym na napędzie WG5024 z rodziny Wingo 5. Wariant zestawu określa jego kompletację, dlatego przy doborze warto porównać pełny indeks.

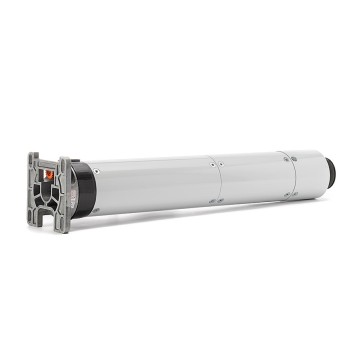

Elero Type 15/30 W, indeks 323810002, to napęd rurowy 300 Nm do odpowiednio dobranych ciężkich osłon i bram rolowanych. Pracuje z prędkością 12 obr./min i ma sterowanie przewodowe.
