Numer katalogowy: 392200021-03
Elero RolAir M10-868 DC SH Kit 03 jest fabrycznym zestawem solarnym do zgodnych rolet i osłon. Wariant 392200021-03 zawiera napęd o momencie 10 Nm, panel 4,2 W i akumulator w wybranym wykonaniu.
Elero RolAir M10-868 DC SH Kit 03 jest fabrycznym zestawem solarnym do zgodnych rolet i osłon. Wariant 392200021-03 zawiera napęd o momencie 10 Nm, panel 4,2 W i akumulator w wybranym wykonaniu.
Kit 03 ma krótki akumulator oraz dwa klipsy do jego mocowania. Panel jest przeznaczony do przyklejenia za pomocą taśmy. Te różnice mają znaczenie przy doborze miejsca w skrzynce i na osłonie.
Zasilanie solarne pozwala pracować bez doprowadzania sieci do silnika. Przed wyborem należy sprawdzić nasłonecznienie panelu, zacienienie przez elewację i liczbę planowanych cykli rolety.
Dwukierunkowe radio elero 868 MHz przekazuje informację zwrotną do zgodnego sterowania. Ta seria nie ma routingu radiowego; nie należy przypisywać jej funkcji wzmacniania sygnału innych urządzeń.
Mechanikę rolety i nastawy krańcówek trzeba dopasować do tej wersji. Głowica SH, adapter i zabierak muszą odpowiadać mocowaniu oraz profilowi wału.
Wymiary i masa samego silnika nie są wymiarami całego zestawu. Akumulator i panel wymagają własnej przestrzeni oraz prawidłowego połączenia przewodami.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!

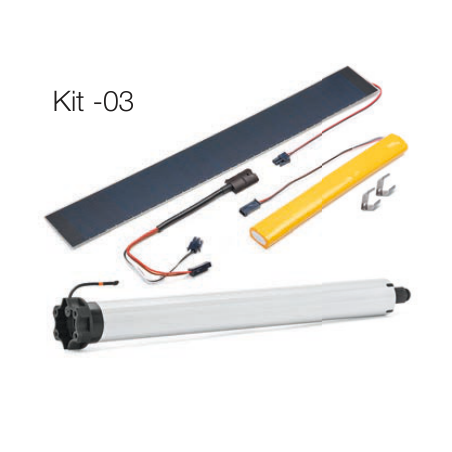

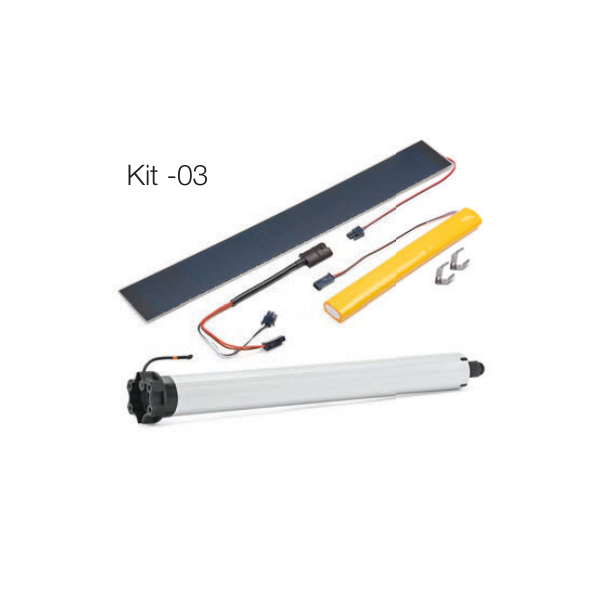

Zdjęcie pokazuje właściwą kompletację Kit. Wariant momentu i prędkości określa pełny indeks oraz tabela.
| Indeks produktu | 392200021-03 |
|---|---|
| Moment obrotowy | 10 Nm |
| Prędkość znamionowa | 12 obr./min |
| Zasilanie silnika | 12 V DC |
| Prąd znamionowy | 2,80 A |
| Moc pobierana | 34 W |
| Praca krótkotrwała | S2, 10 min |
| Długość C | 446 mm |
| Długość D | 429 mm |
| Wymiar głowicy E | 19 mm |
| Masa silnika | 1,4 kg |
| Temperatura pracy silnika | od -20 do +60°C |
| Głowica | gwiazdowa SH |
| Minimalna średnica wału | 50 mm |
| Sterowanie | elero, dwukierunkowe 868 MHz |
| Routing radiowy | brak |
| Wyłączniki krańcowe | mechatroniczne |
| Cichy hamulec | tak |
| Kompletacja | napęd, panel 4,2 W, krótki akumulator, przewód połączeniowy, 2 klipsy akumulatora |
| Moc panelu solarnego | 4,2 W |
| Mocowanie panelu | taśma klejąca |
| Wymiary panelu | 455 x 60 mm |
| Akumulator | NiMH, 12 V / 2,1 Ah |
| Wymiary akumulatora | 250 x 29,5 x 15 mm |
| Stopień ochrony panelu | IP64 |
| Stopień ochrony akumulatora | IPX4 |
| Moment obrotowy | 10 Nm |
|---|---|
| Indeks produktu | 392200021-03 |
| Sterowanie | elero, dwukierunkowe 868 MHz |
| Prąd znamionowy | 2,80 A |
| Głowica | gwiazdowa SH |
| Długość C | 446 mm |
| Długość D | 429 mm |
| Minimalna średnica wału | 50 mm |
| Wyłączniki krańcowe | mechatroniczne |
| Akumulator | NiMH, 12 V / 2,1 Ah |
| Prędkość znamionowa | 12 obr./min |
| Moc pobierana | 34 W |
| Wymiar głowicy E | 19 mm |
| Cichy hamulec | tak |
| Praca krótkotrwała | S2, 10 min |
| Kompletacja | napęd, panel 4,2 W, krótki akumulator, przewód połączeniowy, 2 klipsy akumulatora |
| Zasilanie silnika | 12 V DC |
| Masa silnika | 1,4 kg |
| Temperatura pracy silnika | od -20 do +60°C |
| Routing radiowy | brak |
| Moc panelu solarnego | 4,2 W |
| Mocowanie panelu | taśma klejąca |
| Wymiary panelu | 455 x 60 mm |
| Wymiary akumulatora | 250 x 29,5 x 15 mm |
| Stopień ochrony panelu | IP64 |
| Stopień ochrony akumulatora | IPX4 |
