Numer katalogowy: 490340004
Elero RolMotion/D+ M20-868 SH jest silnikiem rurowym do rolet zewnętrznych z dwoma trybami ruchu: standardowym 14 obr./min oraz cichym 5 obr./min. Wariant 490340004 ma moment 20 Nm.
Elero RolMotion/D+ M20-868 SH jest silnikiem rurowym do rolet zewnętrznych z dwoma trybami ruchu: standardowym 14 obr./min oraz cichym 5 obr./min. Wariant 490340004 ma moment 20 Nm.
Wykonanie D+ wymaga sztywnych łączników między pancerzem a wałem. Automatyczne odciążanie przy zatrzymaniu na krańcówce oraz pomiar siły należy rozpatrywać razem z prawidłowo przygotowaną mechaniką rolety.
Dobór głowicy ma znaczenie montażowe. Głowica gwiazdowa SH ma wymiar E 19 mm. Mocowanie należy dobrać do tego wykonania.
Wbudowane radio dwukierunkowe 868 MHz współpracuje ze zgodnym sterowaniem elero. Funkcja routingu i informacja zwrotna zależą od prawidłowego sparowania systemu; samo wspólne pasmo nie zapewnia zgodności z inną marką.
Przy doborze sprawdź rurę od 50 mm, korpus 45 mm, długość C 526 mm i obciążenie rolety. Tryb S2 dopuszcza 6 minut pracy krótkotrwałej. Po ustawieniu krańcówek sprawdź swobodę ruchu w obu kierunkach.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!

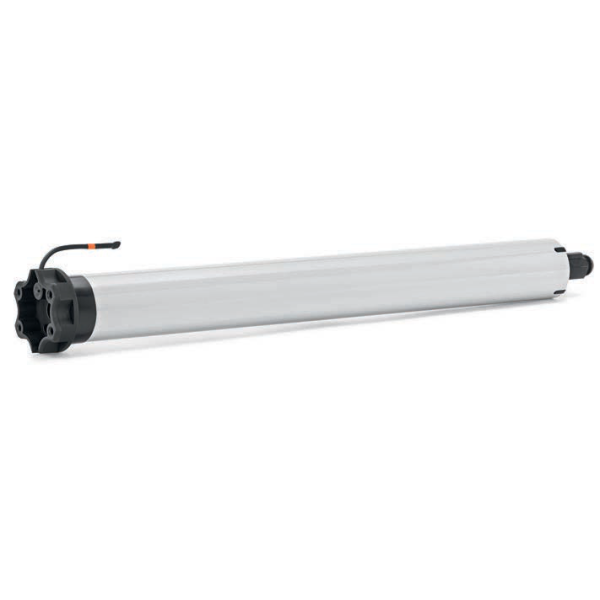

Zdjęcie przedstawia rodzinę RolMotion z właściwą głowicą i wykonaniem radiowym lub przewodowym. Dokładny wariant D+ określa indeks.
| Indeks produktu | 490340004 |
|---|---|
| Moment obrotowy | 20 Nm |
| Prędkość, tryb standardowy | 14 obr./min |
| Prędkość, tryb cichy | 5 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Moc pobierana | 184 W |
| Prąd znamionowy | 0,8 A |
| Średnica korpusu | 45 mm |
| Minimalna średnica rury | 50 mm |
| Głowica | gwiazdowa SH |
| Wymiar głowicy E | 19 mm |
| Długość C | 526 mm |
| Długość D | 509 mm |
| Masa | 2,1 kg |
| Tryb pracy krótkotrwałej | S2, 6 min |
| Wyłączniki krańcowe | mechatroniczne |
| Cichy hamulec | tak |
| Wymagane połączenie pancerza | sztywne wieszaki / łączniki wału |
| Sterowanie | elero, radiowe dwukierunkowe |
| Częstotliwość radiowa | 868 MHz |
| Moment obrotowy | 20 Nm |
|---|---|
| Zasilanie | 230 V AC / 50 Hz |
| Indeks produktu | 490340004 |
| Sterowanie | elero, radiowe dwukierunkowe |
| Prąd znamionowy | 0,8 A |
| Masa | 2,1 kg |
| Częstotliwość radiowa | 868 MHz |
| Głowica | gwiazdowa SH |
| Długość C | 526 mm |
| Długość D | 509 mm |
| Wyłączniki krańcowe | mechatroniczne |
| Moc pobierana | 184 W |
| Średnica korpusu | 45 mm |
| Minimalna średnica rury | 50 mm |
| Tryb pracy krótkotrwałej | S2, 6 min |
| Wymiar głowicy E | 19 mm |
| Cichy hamulec | tak |
| Prędkość, tryb standardowy | 14 obr./min |
| Prędkość, tryb cichy | 5 obr./min |
| Wymagane połączenie pancerza | sztywne wieszaki / łączniki wału |
