Numer katalogowy: 381600006
Elero RolTop M2,5/90-868 RH jest silnikiem rurowym z okrągłą głowicą RH i wbudowanym radiem dwukierunkowym. Wariant 381600006 ma moment 2,5 Nm oraz prędkość 90 obr./min.
Elero RolTop M2,5/90-868 RH jest silnikiem rurowym z okrągłą głowicą RH i wbudowanym radiem dwukierunkowym. Wariant 381600006 ma moment 2,5 Nm oraz prędkość 90 obr./min.
Korpus 45 mm wymaga właściwego adaptera do rury o średnicy co najmniej 50 mm. Głowica RH różni się od standardowej głowicy elero, dlatego porównaj mocowanie i wymiar E 12 mm przed wymianą napędu.
Mechatroniczne krańcówki i pomiar siły wspierają kontrolę ruchu zgodnej rolety lub osłony. Skuteczność funkcji zależy od mechaniki, prawidłowych ustawień oraz swobodnej pracy prowadnic.
Dwukierunkowe radio elero 868 MHz z routingiem umożliwia współpracę ze zgodnymi nadajnikami i automatyką. Samo pasmo radiowe nie potwierdza zgodności z systemami innych producentów.
Wersja szybkobieżna 90 obr./min wymaga doboru konstrukcji i ustawień do szybszego ruchu. Jest przeznaczona do właściwie przygotowanych osłon, a nie do przypadkowego zastąpienia typowego silnika 14 obr./min.
Długość C wynosi 526 mm, a dopuszczalny czas pracy krótkotrwałej S2 to 5 min. Dobór opieraj na obciążeniu, średnicy wału i dostępnym miejscu. Adapter, zabierak i wspornik muszą odpowiadać konkretnej osłonie.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!

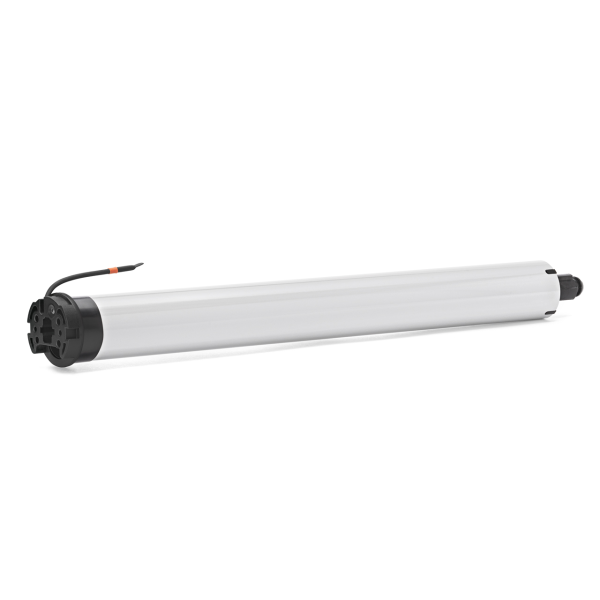

Zdjęcie przedstawia rodzinę silników radiowych z okrągłą głowicą RH. Dokładny wariant określa indeks.
| Indeks produktu | 381600006 |
|---|---|
| Moment obrotowy | 2,5 Nm |
| Prędkość znamionowa | 90 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Moc pobierana | 200 W |
| Prąd znamionowy | 0,9 A |
| Średnica korpusu | 45 mm |
| Minimalna średnica rury | 50 mm |
| Głowica | okrągła RH |
| Wymiar głowicy E | 12 mm |
| Długość C | 526 mm |
| Długość D | 509 mm |
| Masa | 1,9 kg |
| Tryb pracy krótkotrwałej | S2, 5 min |
| Stopień ochrony | IP44 |
| Temperatura pracy | od -20 do +60°C |
| Sterowanie | elero, dwukierunkowe z routingiem |
| Częstotliwość radiowa | 868 MHz |
| Wyłączniki krańcowe | mechatroniczne |
| Cichy hamulec | tak |
| Moment obrotowy | 2,5 Nm |
|---|---|
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 381600006 |
| Sterowanie | elero, dwukierunkowe z routingiem |
| Prąd znamionowy | 0,9 A |
| Masa | 1,9 kg |
| Częstotliwość radiowa | 868 MHz |
| Temperatura pracy | od -20 do +60°C |
| Głowica | okrągła RH |
| Długość C | 526 mm |
| Długość D | 509 mm |
| Wyłączniki krańcowe | mechatroniczne |
| Prędkość znamionowa | 90 obr./min |
| Moc pobierana | 200 W |
| Średnica korpusu | 45 mm |
| Minimalna średnica rury | 50 mm |
| Tryb pracy krótkotrwałej | S2, 5 min |
| Wymiar głowicy E | 12 mm |
| Cichy hamulec | tak |
Identyfikatory produktu
Elero RolTop M2,5/90-868 RH jest silnikiem rurowym z okrągłą głowicą RH i wbudowanym radiem dwukierunkowym. Wariant 381600006 ma moment 2,5 Nm oraz prędkość 90 obr./min.
Nice TO5024I z rodziny Toona 5 to napęd do bram skrzydłowych. Wersja do intensywnej eksploatacji ma enkoder magnetyczny i mechaniczny ogranicznik otwierania.
VariEco/B L80 silnik roletowy 80 Nm, 55mm, mechaniczne wył. krańcowe
Elero RolTop/D+ S8-868. Napęd do rolet zewnętrznych; 8 Nm, 17 obr./min. Indeks: 302580006.
Elero RolTop/J M30-868. Napęd do rolet zewnętrznych; 30 Nm, 14 obr./min. Indeks: 342440006.
Elero VariEco L100 NHK. Napęd do rolet i tekstylnych osłon przeciwsłonecznych; 100 Nm, 11 obr./min. Indeks: 369550001.
Nice Era LH 5517 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 55 Nm i prędkości 17 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
Elero RolTop M12/23-868 o indeksie 342360006 jest silnikiem radiowym do rolet o momencie 12 Nm i prędkości 23 obr./min. Wbudowana komunikacja dwukierunkowa umożliwia współpracę ze zgodnym sterowaniem elero.
TENPILOT Napęd do bramy przesuwnej TP600. Napęd przeznaczony do bram wjazdowych.
Elero JA 09 Comfort SMI. Napęd do żaluzji fasadowych; 9 Nm, 26 obr./min. Indeks: 353670001.
YOODA Napęd rurowy do screenów 45EAFS,10Nm 15obr./min. z radiem, YSH. Napęd przeznaczony do roleta zewnętrzna screen.

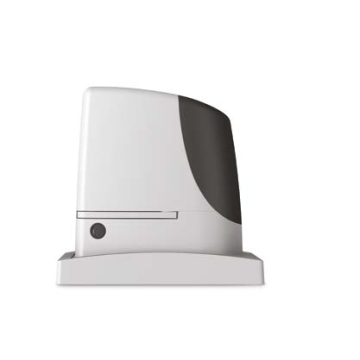

Nice RUN1500 z rodziny Run 1500 to napęd do bram przesuwnych. Napęd z wewnętrznym silnikiem 24 V DC i centralą ma mechaniczne wyłączniki krańcowe.
