Numer katalogowy: E LH 12012
Nice Era LH 12012 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 120 Nm i prędkości 12 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
Nice Era LH 12012 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 120 Nm i prędkości 12 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
Indeks E LH 12012 wskazuje konkretny wariant napędu. Przy doborze sprawdź moment, średnicę rury nawojowej i sposób mocowania. Korpus 58 mm nie oznacza, że każda rura o takim wymiarze będzie odpowiednia bez właściwego adaptera.
Mechaniczne położenia krańcowe reguluje się podczas montażu osłony. Zakres ruchu trzeba dopasować do prowadnic, tkaniny lub pancerza, aby napęd nie pracował poza właściwymi punktami zatrzymania.
Sterownik kierunkowy lub zewnętrzną centralę należy dobrać do sposobu połączenia tego napędu. Ewentualna rozbudowa o radio wymaga właściwego odbiornika; sam silnik w tej wersji nie zastępuje kompletnego systemu automatyki.
Mechanizm awaryjny umożliwia ręczny ruch osłony po dobraniu odpowiedniej korby i elementów połączenia. Dostęp do tego mechanizmu trzeba przewidzieć przy projektowaniu skrzynki lub zabudowy.
Przed montażem uwzględnij opory ruchu i rzeczywiste obciążenie osłony. Moment w niutonometrach nie jest uniwersalnym przelicznikiem masy w kilogramach, ponieważ znaczenie ma również średnica wału nawojowego.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!

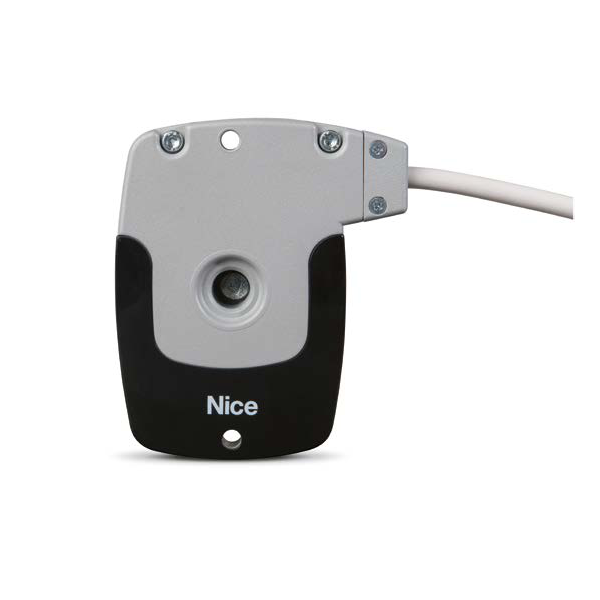

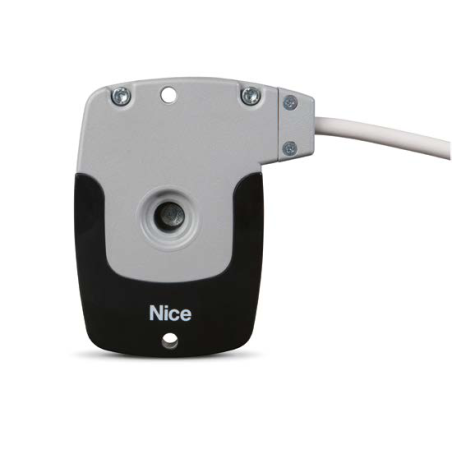

Zdjęcie przedstawia głowicę rodziny napędów. Dokładny wariant określają indeks i parametry w tabeli.
| Indeks produktu | E LH 12012 |
|---|---|
| Moment obrotowy | 120 Nm |
| Prędkość znamionowa | 12 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Średnica korpusu | 58 mm |
| Wyłączniki krańcowe | mechaniczne |
| Sterowanie | przewodowe |
| Odbiornik radiowy | brak wbudowanego odbiornika |
| Awaryjna obsługa ręczna | tak, mechanizm korbowy |
| Stopień ochrony | IP44 |
| Moc pobierana | 465 W |
| Długość L | 832 mm |
| Czas ciągłej pracy | 4 min |
| Zakres wyłączników krańcowych | 28 obrotów |
| Przewód | 2,5 m, 4 żyły |
| Moment obrotowy | 120 Nm |
|---|---|
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | E LH 12012 |
| Przewód | 2,5 m, 4 żyły |
| Sterowanie | przewodowe |
| Wyłączniki krańcowe | mechaniczne |
| Prędkość znamionowa | 12 obr./min |
| Moc pobierana | 465 W |
| Średnica korpusu | 58 mm |
| Czas ciągłej pracy | 4 min |
| Długość L | 832 mm |
| Odbiornik radiowy | brak wbudowanego odbiornika |
| Awaryjna obsługa ręczna | tak, mechanizm korbowy |
| Zakres wyłączników krańcowych | 28 obrotów |
Identyfikatory produktu
Nice Era LH 12012 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 120 Nm i prędkości 12 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
Dane techniczne:
• silnik nadaje się do markiz kasetowych screenów oraz innych osłon w kasetach
• silnik radiowy
Moment obrotowy: 35Nm,
Ilość obrotów / min: 17,
Moc: 240 W.
Elero RolTop M10 SH. Napęd do rolet zewnętrznych; 10 Nm, 14 obr./min. Indeks: 392210001.
Elero VariEco+ M30/10. Napęd do rolet i tekstylnych osłon przeciwsłonecznych; 30 Nm, 10 obr./min. Indeks: 349430001.
RolTop M20 silnik roletowy 20 Nm, 45mm, elektroniczne wył. krańcowe
YOODA Napęd rurowy 35R, 10 Nm, 17 obr./min. z radiem. Napęd przeznaczony do roleta materiałowa roleta zewnętrzna.
Elero RolMotion M6-868. Napęd do rolet zewnętrznych; 6 Nm, 14/5 obr./min. Indeks: 443020004.
Elero SunTop L40-868 RH. Napęd do markiz i tekstylnych osłon przeciwsłonecznych; 40 Nm, 14 obr./min. Indeks: 362240001.
Somfy Altus RS 50 io 20/12 to silnik rurowy do rolet i zgodnych osłon przeciwsłonecznych. Wariant 1134063 rozwija moment 20 Nm przy prędkości 12 obr./min.
Nice Era Fit M 3017 BD to silnik rurowy 30 Nm do zgodnych screenów i markiz ramieniowych. Odbiornik dwukierunkowy BD jest wbudowany w napęd, dzięki czemu sterowanie może otrzymywać potwierdzenie polecenia i dane o położeniu osłony.

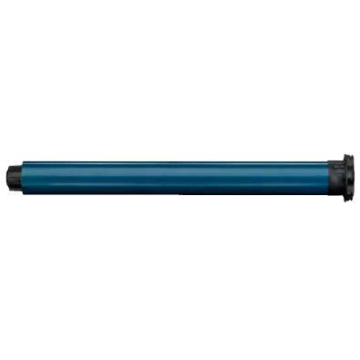

Somfy Maestria 50 WT 6/17 jest silnikiem rurowym do screenów i osłon ZIP. Wariant 1110296 ma moment 6 Nm, prędkość 17 obr./min i elektroniczne wyłączniki krańcowe.
