Numer katalogowy: 1303150

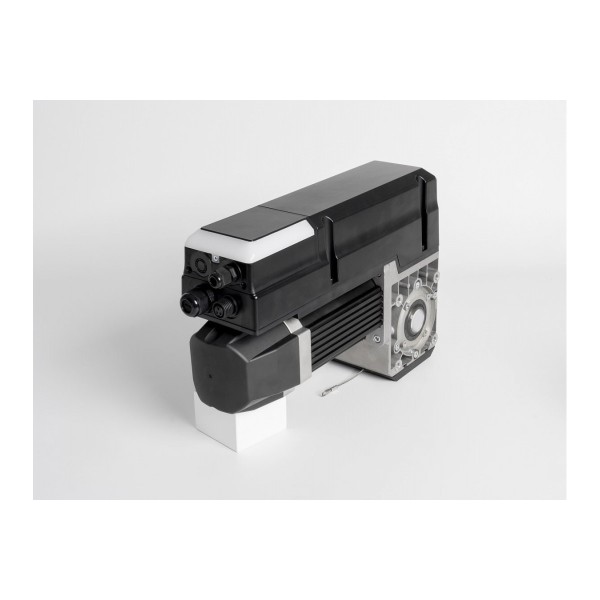

TENPILOT Napęd garażowy boczny BASE 50. Napęd przeznaczony do brama przemysłowa.
TENPILOT Napęd garażowy boczny BASE 50. Napęd przeznaczony do brama przemysłowa.
Najważniejsze parametry wykonania: zasilanie: 230V / 50Hz AC.
Przy doborze napędu uwzględnij obciążenie, konstrukcję mechanizmu oraz sposób sterowania. Parametry zasilania i mocowania muszą odpowiadać wybranemu wariantowi, a nie wyłącznie nazwie serii.
| Indeks produktu | 1303150 |
|---|---|
| Zastosowanie | Brama przemysłowa |
| Zasilanie | 230V / 50Hz AC |
| Stopień ochrony | IP 54 |
| Temperatura pracy | od -20°C do+40°C (+60°C) W przypadku stosowania w zakresie temperatur +40°...+60°C należy stosować połowę maksymalnych cykli na godzinę. |
| Maksymalna powierzchnia bramy | ≤ 22 m² |
| Maksymalna wysokość bramy | 6,5 m |
| Moc silnika | 450 W |
| Napięcie zasilania centrali sterującej | 24 V DC |
| Zabezpieczenie termiczne | 105°C |
| Maksymalny moment obrotowy | 50 Nm |
| Znamionowy moment obrotowy | 35 Nm |
| Statyczny moment trzymania | 400 Nm |
| Średnica wału | 25,4 mm (1 cal) |
| Prędkość obrotowa wału | 24-32 obr./min |
| Maksymalna ilość obrotów wału | 15 obr. |
| Maksymalna ilość cykli na godzinę | 20 |
Przed montażem dobierz elementy mocujące i zabezpieczenia do konstrukcji bramy. Szynę, ramię lub inne elementy przeniesienia napędu należy sprawdzić w kompletacji konkretnego wariantu.
| Zasilanie | 230V / 50Hz AC |
|---|---|
| Stopień ochrony | IP 54 |
| Indeks produktu | 1303150 |
| Zastosowanie | Brama przemysłowa |
| Temperatura pracy | od -20°C do+40°C (+60°C) W przypadku stosowania w zakresie temperatur +40°...+60°C należy stosować połowę maksymalnych cykli na godzinę. |
| Maksymalna powierzchnia bramy | ≤ 22 m² |
| Maksymalny moment obrotowy | 50 Nm |
| Średnica wału | 25,4 mm (1 cal) |
| Maksymalna ilość obrotów wału | 15 obr. |
| Maksymalna ilość cykli na godzinę | 20 |
| Maksymalna wysokość bramy | 6,5 m |
| Moc silnika | 450 W |
| Napięcie zasilania centrali sterującej | 24 V DC |
| Zabezpieczenie termiczne | 105°C |
| Znamionowy moment obrotowy | 35 Nm |
| Statyczny moment trzymania | 400 Nm |
| Prędkość obrotowa wału | 24-32 obr./min |
