Numer katalogowy: 1822292
Somfy Relaybox TR4-DRM-230 na szynę DIN, indeks 1822292. Napięcie zasilania: 230 V AC, 50 Hz. Liczba obsługiwanych napędów: Do 4.
Somfy Relaybox TR4-DRM-230 na szynę DIN, indeks 1822292. Napięcie zasilania: 230 V AC, 50 Hz. Liczba obsługiwanych napędów: Do 4.
Przekaźnik separujący służy do wspólnego sterowania zgodnymi silnikami rolet i żaluzji z mechanicznymi krańcówkami. Oddziela obwody poszczególnych napędów, dzięki czemu nie trzeba łączyć silników bezpośrednio równolegle. Wersja DRM jest przewidziana do montażu na szynie DIN.
Przy doborze trzeba sprawdzić liczbę silników, rodzaj krańcówek oraz parametry obciążenia każdego wyjścia. Układ obsługuje sterowanie grupowe; funkcji niezależnego sterowania lokalnego nie należy zakładać bez właściwego schematu. Podłączenie instalacji 230 V wymaga zachowania wymagań konkretnego napędu i przekaźnika.

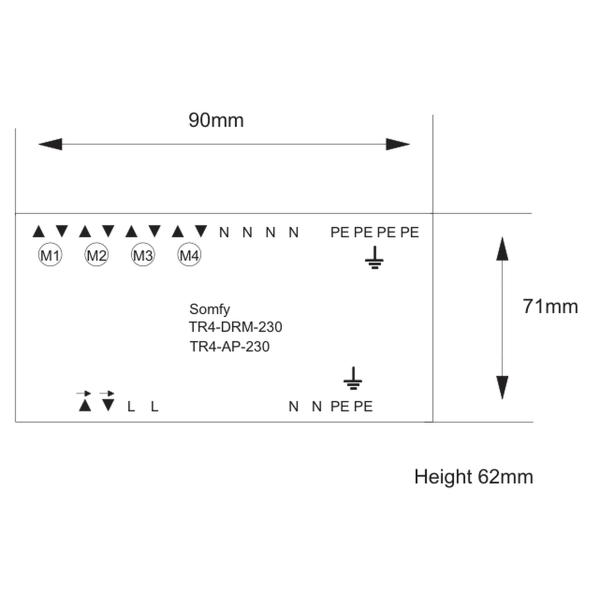

Ilustracja jest rysunkiem wymiarowym mechanizmu TR4. Nie przedstawia obudowy natynkowej wersji AP.
| Indeks produktu | 1822292 |
|---|---|
| Napięcie zasilania | 230 V AC, 50 Hz |
| Liczba obsługiwanych napędów | Do 4 |
| Krańcówki silników | Mechaniczne |
| Montaż | Szyna DIN |
| Stopień ochrony | IP20 |
| Sterowanie | Grupowe |
| Wymiary | 90 x 71 x 62 mm |
| EAN | 3660849562441 |
| Stopień ochrony | IP20 |
|---|---|
| Indeks produktu | 1822292 |
| Sterowanie | Grupowe |
| Montaż | Szyna DIN |
| Wymiary | 90 x 71 x 62 mm |
| Liczba obsługiwanych napędów | Do 4 |
| EAN | 3660849562441 |
| Napięcie zasilania | 230 V AC, 50 Hz |
| Krańcówki silników | Mechaniczne |
