Numer katalogowy: HTL 71

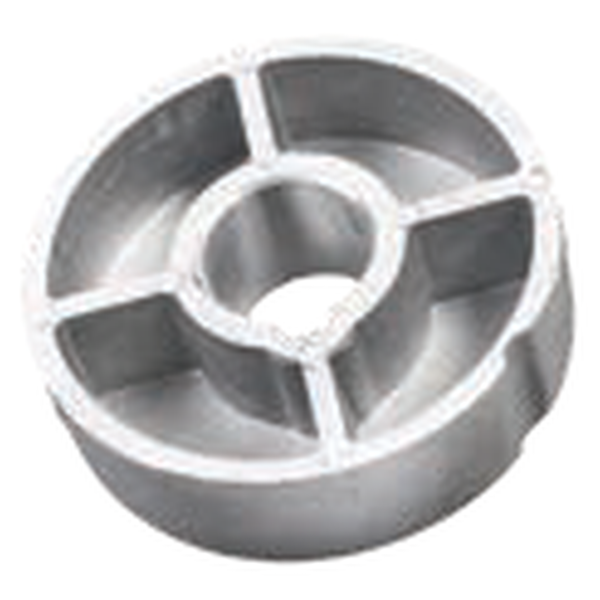

Inel HTL 71 to zabierak do rury okrągłej o średnicy 98 mm. Jest częścią adaptacji napędu rurowego, dobieraną do profilu wału oraz wyjścia silnika.
Inel HTL 71 to zabierak do rury okrągłej o średnicy 98 mm. Jest częścią adaptacji napędu rurowego, dobieraną do profilu wału oraz wyjścia silnika.
Zabierak przenosi obrót napędu na rurę nawojową. Wymiana części wymaga porównania jej kształtu, oznaczenia HTL 71 i sposobu osadzenia na konkretnym silniku. Sama zgodność średnicy rury nie potwierdza zgodności całego zestawu.
Dla tej adaptacji elementem współpracującym jest adapter HTH 71. Kartę należy traktować jako opis zabieraka; pozostałe części montażowe oraz ich kompletację dobiera się osobno. Przed montażem warto porównać element z częścią wymontowaną z osłony.
| Indeks produktu | HTL 71 |
|---|---|
| Rodzaj produktu | zabierak |
| Profil rury | okrągła |
| Średnica rury | 98 mm |
| Zastosowanie | adaptacja napędu rurowego |
| Element współpracujący | HTH 71 |
| Indeks produktu | HTL 71 |
|---|---|
| Średnica rury | 98 mm |
| Zastosowanie | adaptacja napędu rurowego |
| Profil rury | okrągła |
| Rodzaj produktu | zabierak |
| Element współpracujący | HTH 71 |
