Numer katalogowy: 9530051
SIMU uchwyt T6 z rozstawem 30 lub 56 mm o indeksie 9530051 służy do mechanicznego zamocowania zgodnego napędu rolety lub osłony. Właściwą rodzinę i sposób montażu podano w tabeli.
SIMU uchwyt T6 z rozstawem 30 lub 56 mm o indeksie 9530051 służy do mechanicznego zamocowania zgodnego napędu rolety lub osłony. Właściwą rodzinę i sposób montażu podano w tabeli.
Przy doborze porównaj głowicę silnika, gniazdo uchwytu i rozstaw połączeń. Elementy o podobnym wyglądzie mogą mieć inne otwory, gwinty i dopuszczalne obciążenie.
Dopuszczalny moment zależy od konfiguracji określonej dla tego indeksu. W wariantach z kilkoma rozstawami mocowania trzeba zastosować limit przypisany do użytego rozstawu, bez przenoszenia wyższej wartości na inne połączenie.
Przed uruchomieniem należy sprawdzić pewne osadzenie głowicy, zabezpieczenie połączeń i stabilność konstrukcji nośnej. Uchwyt nie zwiększa momentu ani udźwigu silnika.

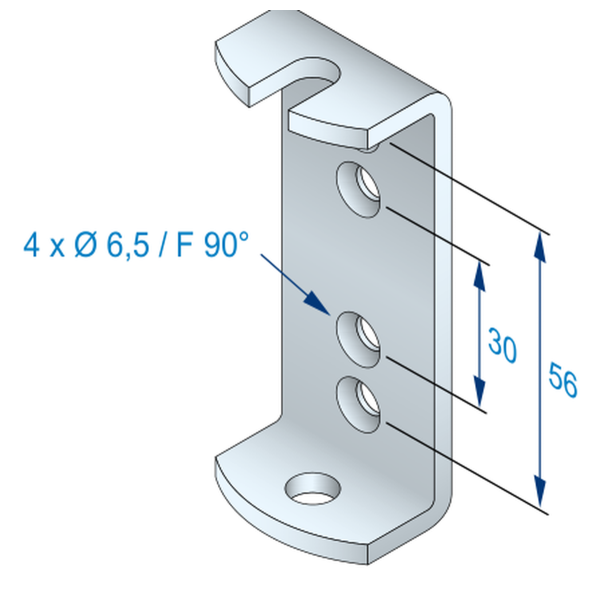

Ilustracja katalogowa wskazanego elementu. Części widoczne na rysunku należy porównać z zakresem tej pozycji.
| Indeks produktu | 9530051 |
|---|---|
| Rodzaj produktu | element mocowania silnika |
| Rodzina silnika | T6, Ø60 mm |
| Mocowanie | otwory Ø6,5 mm z gniazdem stożkowym 90° |
| Obciążenie przy rozstawie 30 mm | do 40 Nm |
| Obciążenie przy rozstawie 56 mm | do 60 Nm |
| Indeks produktu | 9530051 |
|---|---|
| Mocowanie | otwory Ø6,5 mm z gniazdem stożkowym 90° |
| Rodzaj produktu | element mocowania silnika |
| Rodzina silnika | T6, Ø60 mm |
| Obciążenie przy rozstawie 30 mm | do 40 Nm |
| Obciążenie przy rozstawie 56 mm | do 60 Nm |
Identyfikatory produktu
SIMU uchwyt T6 z rozstawem 30 lub 56 mm o indeksie 9530051 służy do mechanicznego zamocowania zgodnego napędu rolety lub osłony. Właściwą rodzinę i sposób montażu podano w tabeli.
TENPILOT Pneumatyczny czujnik krawędziowy do napędu Multi Drive. Wariant do zastosowania w odpowiednio dobranym systemie automatyki.
Somfy Adapter LS40 do rury DS 53x1,5 mm, indeks 9701206, to adapter do zgodnego mechanizmu osłony. Wykonanie jest przeznaczone do połączenia: DS, 53 x 1,5 mm.
Becker Narzędzie montażowe C-plug, indeks 2010 300 365 0, to narzędzie montażowe lub regulacyjne do odpowiednio dobranej instalacji osłony. Dokładny indeks pozwala rozróżnić wykonanie i właściwy zakres zastosowania.
TENPILOT Adapter do montażu środkowego napędu garażowego Multi Drive. Wariant do zastosowania w odpowiednio dobranym systemie automatyki.
YOODA Elementy końcowe uszczelki do rolety SMART TOUCH 2 to element przeznaczony do wskazanego systemu osłony. Wariant identyfikuje indeks SMT0012.
TENPILOT Inteligentna kamera do napędu garażowego Multi Drive. Wariant do zastosowania w odpowiednio dobranym systemie automatyki.
Becker Zabierak ZF64x0,8, indeks 4930 300 140 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu ZF64x0,8; oznaczenie kształtu wału to profilowy.
Becker zestaw adaptera gwiazdowego R, indeks 4930 200 265 0, to element przyłączeniowy głowicy do zastosowania: mocowanie głowicy napędu. Wariant ma dopasowanie montażowe: gwiazda.
Linka z pancerzem SIMU 5011024 służy do połączenia punktu ręcznej obsługi z wysprzęgleniem zgodnego napędu CENTRIS. Długość tego wykonania wynosi 6 m.
Becker Klips zabezpieczający HK, indeks 4930 200 295 0, to element montażowy do odpowiednio dobranej instalacji osłony. Dokładny indeks pozwala rozróżnić wykonanie i właściwy zakres zastosowania.
Elero 137104802 to krótki pakiet akumulatorowy do zgodnych napędów solarnych RolAir i RolSolar. Magazynuje energię potrzebną do pracy osłony także wtedy, gdy panel nie dostarcza jej w danej chwili.

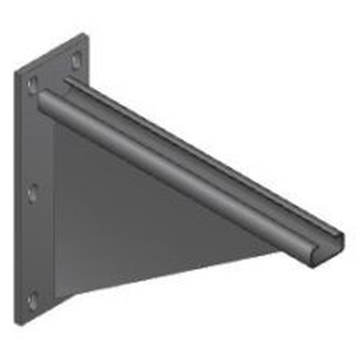

SIMU uchwyt SIMUBOX SI 250/400/550 o indeksie 2005002 jest elementem mechaniki osłon i zamknięć przemysłowych. Służy do zamocowania zgodnego napędu zewnętrznego.
