Numer katalogowy: 9410711
SIMU uchwyt Ø50 OMEGA, rozstaw 100 mm o indeksie 9410711 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 50 Nm.
SIMU uchwyt Ø50 OMEGA, rozstaw 100 mm o indeksie 9410711 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 50 Nm.
Dobór wymaga porównania głowicy silnika, konstrukcji skrzynki i sposobu ustalenia napędu. Średnica rodziny głowicy nie określa średnicy wału nawojowego, dlatego nie należy dobierać uchwytu wyłącznie po wymiarze rury.
Przy zamianie części trzeba sprawdzić rozstaw i rodzaj otworów oraz sposób osadzenia pierścienia. Nazwy systemów skrzynek oznaczają zgodność montażową, a nie zmianę producenta tego indeksu.
Element powinien przenosić obciążenie na odpowiednio przygotowany bok skrzynki lub podporę. Po montażu należy sprawdzić pewne osadzenie głowicy i brak możliwości jej obrotu podczas pracy napędu.

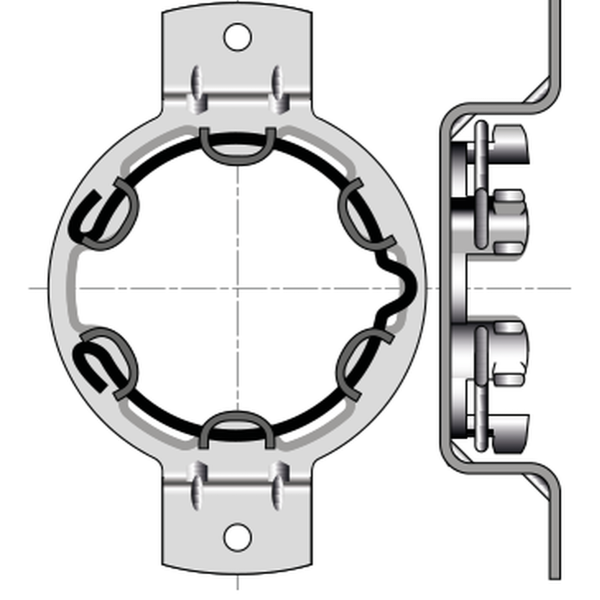

Rysunek katalogowy właściwego elementu. Wymiary pomocnicze na ilustracji należy odczytywać dla wskazanego indeksu.
| Indeks produktu | 9410711 |
|---|---|
| Rodzaj produktu | element mocowania silnika |
| Maksymalny moment mocowania | 50 Nm |
| Zgodne skrzynki | rozbudowywane PROFALUX |
| Mocowanie | 2 otwory 4,2 mm, rozstaw 100 mm |
| Grubość uchwytu | 24 mm |
| Pierścień ustalający | w zestawie |
| Indeks produktu | 9410711 |
|---|---|
| Mocowanie | 2 otwory 4,2 mm, rozstaw 100 mm |
| Rodzaj produktu | element mocowania silnika |
| Maksymalny moment mocowania | 50 Nm |
| Pierścień ustalający | w zestawie |
| Zgodne skrzynki | rozbudowywane PROFALUX |
| Grubość uchwytu | 24 mm |
