Numer katalogowy: 233741401
Elero Płytka 10x16 mm, czop 10,5 mm, indeks 233741401, to płytka adaptacyjna do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Elero Płytka 10x16 mm, czop 10,5 mm, indeks 233741401, to płytka adaptacyjna do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Przy doborze porównaj profil osadzenia, rozstaw otworów i miejsce w zabudowie. Wersje o podobnym wyglądzie mogą być przeznaczone do innej głowicy, czopa albo skrzynki.
Mocowanie powinno stabilnie przenosić pracę napędu na konstrukcję osłony. Jeśli podano ograniczenie momentu, dotyczy ono wskazanego wykonania i warunków jego zastosowania.

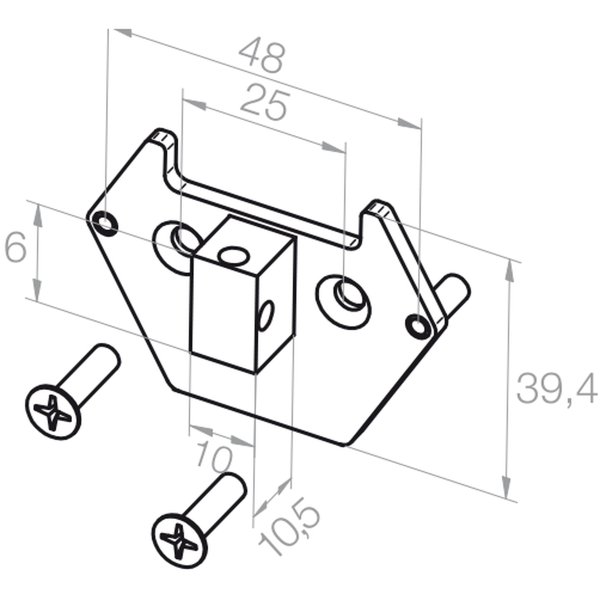

Karta obejmuje wymienioną część lub opisany zestaw. Pozostałe elementy montażu dobiera się do pełnej konstrukcji osłony. Rysunek pokazuje geometrię tego indeksu.
| Indeks produktu | 233741401 |
|---|---|
| Rodzaj elementu | płytka adaptacyjna |
| Zgodna głowica | elero |
| Przekrój mocowania | 10 x 16 mm |
| Wysokość czopa | 10,5 mm |
| Maksymalny moment wg przeznaczenia | 50 Nm |
| Indeks produktu | 233741401 |
|---|---|
| Rodzaj elementu | płytka adaptacyjna |
| Maksymalny moment wg przeznaczenia | 50 Nm |
| Wysokość czopa | 10,5 mm |
| Zgodna głowica | elero |
| Przekrój mocowania | 10 x 16 mm |
