Numer katalogowy: 4930 300 557 0
Becker Zabierak Optinut 69x1,25, indeks 4930 300 557 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu Optinut 69x1,25; oznaczenie kształtu wału to z rowkiem.
Becker Zabierak Optinut 69x1,25, indeks 4930 300 557 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu Optinut 69x1,25; oznaczenie kształtu wału to z rowkiem.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: R7-R50. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Zabierak nie zastępuje pierścienia przy głowicy. W komplecie montażowym trzeba sprawdzić obydwa punkty dopasowania silnika do rury.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

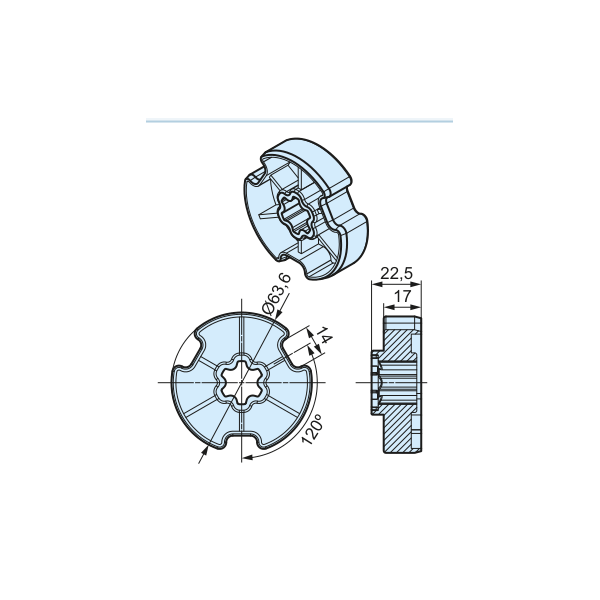

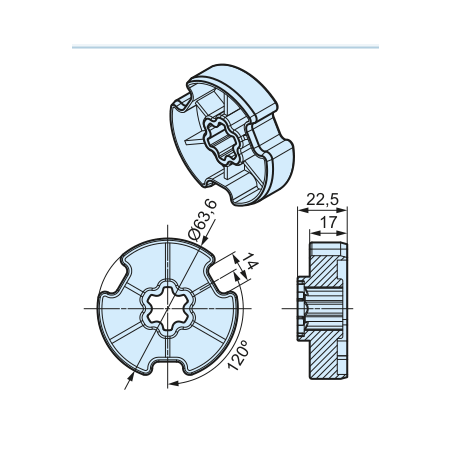

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
| Indeks produktu | 4930 300 557 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | Optinut 69x1,25 |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 556 0 |
| Indeks produktu | 4930 300 557 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | Optinut 69x1,25 |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 556 0 |
Identyfikatory produktu
Becker Zabierak Optinut 69x1,25, indeks 4930 300 557 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu Optinut 69x1,25; oznaczenie kształtu wału to z rowkiem.
Unit Control UC 45 (montaż na szynie montazowej). W tym wariancie: napięcie znamionowe: 230 V; długość: 85,4 mm; liczba kanałów: 1; kolor: biały.
SC 71. W tym wariancie: napięcie znamionowe: 5 V; długość: 190 mm; liczba kanałów: 1; kolor: szary.
Sprzęgło do żaluzji 6-kąt 9 mm do JA to element przenoszący obrót w mechanizmie żaluzji. Indeks 163001401 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Becker Zabierak DW78x1, indeks 4931 300 079 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu DW78x1; oznaczenie kształtu wału to z rowkiem.
SC 81. W tym wariancie: napięcie znamionowe: 5 V; długość: 190 mm; liczba kanałów: 1; kolor: szary.
Termostat pokojowy 230V do AeroTec to element pomiarowy systemu sterowania osłonami. Indeks 138034801 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.

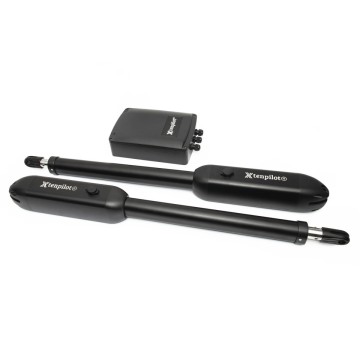

TENPILOT Napędy do bramy dwuskrzydłowej TP400 black. Wariant do zastosowania w odpowiednio dobranym systemie automatyki.
