Numer katalogowy: 4930 300 217 0
Becker Zabierak Forjas 70, indeks 4930 300 217 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu Forjas 70; oznaczenie kształtu wału to z rowkiem.
Becker Zabierak Forjas 70, indeks 4930 300 217 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu Forjas 70; oznaczenie kształtu wału to z rowkiem.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: R7-R50. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Zabierak nie zastępuje pierścienia przy głowicy. W komplecie montażowym trzeba sprawdzić obydwa punkty dopasowania silnika do rury.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

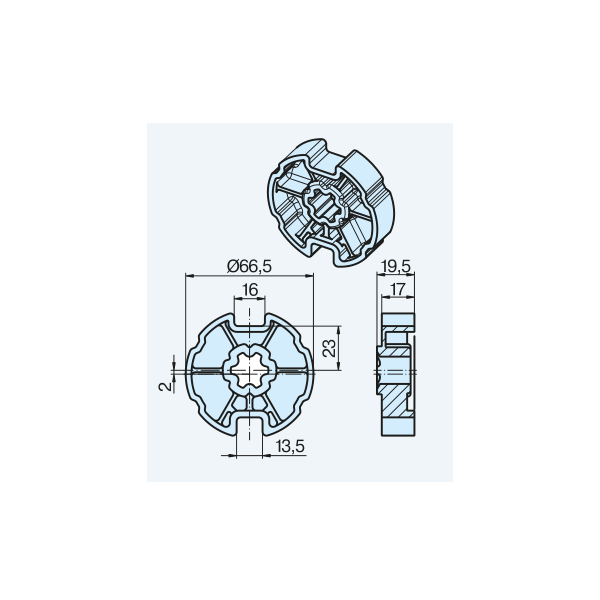

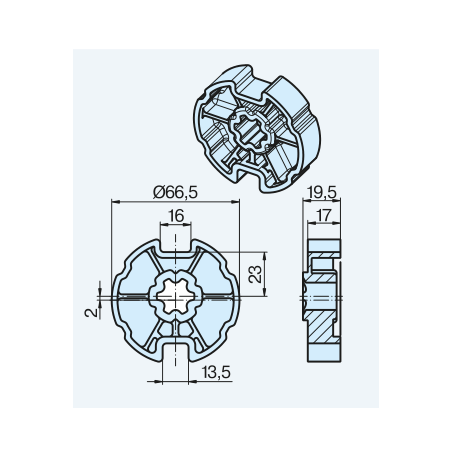

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
| Indeks produktu | 4930 300 217 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | Forjas 70 |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 218 0 |
| Indeks produktu | 4930 300 217 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | Forjas 70 |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 218 0 |
Identyfikatory produktu
Becker Zabierak Forjas 70, indeks 4930 300 217 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu Forjas 70; oznaczenie kształtu wału to z rowkiem.
Sensero-868 AC Plus Bidirectional, czujnik wiatru, słońca, zmierzchu i deszczu do żaluzji i markiz, radiowy to element pomiarowy systemu sterowania osłonami. Indeks 289000006 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Becker Zabierak 70x1,5 L, indeks 4931 300 084 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu 70x1,5 L; oznaczenie kształtu wału to okrągły.
Becker Zabierak DW85N R od 40 Nm, indeks 4930 300 410 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu DW85N R od 40 Nm; oznaczenie kształtu wału to z rowkiem.
Sprzęgło do JA 14mm, długie (2 szt.) to element przenoszący obrót w mechanizmie żaluzji. Indeks 265001002 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Time Control TC 445 II. W tym wariancie: napięcie znamionowe: 3 V; długość: 182 mm; liczba kanałów: 5; częstotliwość radiowa: 868,3 MHz.

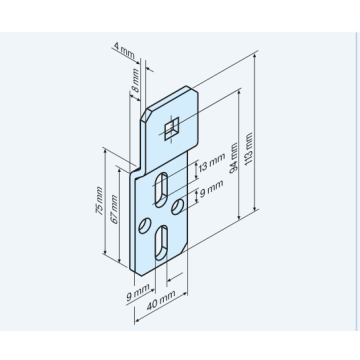

Becker uchwyt skrzynkowy P/R 4K-10, indeks 4930 300 051 0, to uchwyt montażowy napędu do zastosowania: rolety, obciążenie jednostronne. Wariant ma dopasowanie montażowe: czopy 1/10, 2/10 i przyłącze kwadratowe 10 mm.

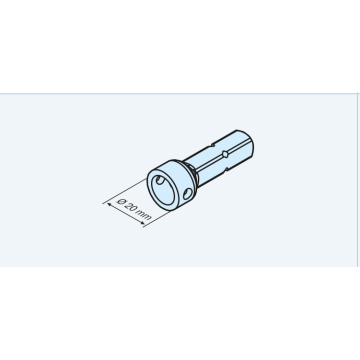

Becker czop montażowy R 3/20, indeks 4930 300 159 0, to czop głowicy do zastosowania: mocowanie głowicy napędu w zgodnym uchwycie. Wariant ma dopasowanie montażowe: okrągły 20 mm.
