Numer katalogowy: 4930 300 046 0
Becker Zabierak B60, indeks 4930 300 046 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu B60; oznaczenie kształtu wału to sześciokątny.
Becker Zabierak B60, indeks 4930 300 046 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu B60; oznaczenie kształtu wału to sześciokątny.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: P5-P13, R7-R50. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Zabierak nie zastępuje pierścienia przy głowicy. W komplecie montażowym trzeba sprawdzić obydwa punkty dopasowania silnika do rury.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

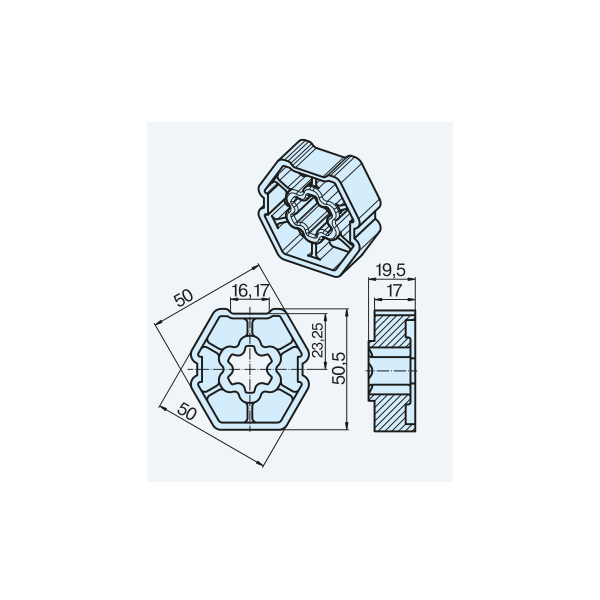

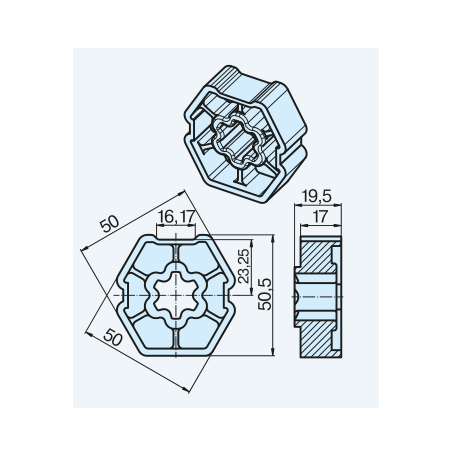

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
| Indeks produktu | 4930 300 046 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | B60 |
| Kształt wału | sześciokątny |
| Zgodne serie napędów Becker | P5-P13, R7-R50 |
| Powiązane elementy dobierane osobno | 4930 030 707 1 |
| Indeks produktu | 4930 300 046 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | B60 |
| Kształt wału | sześciokątny |
| Zgodne serie napędów Becker | P5-P13, R7-R50 |
| Powiązane elementy dobierane osobno | 4930 030 707 1 |
Identyfikatory produktu
Becker Zabierak B60, indeks 4930 300 046 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu B60; oznaczenie kształtu wału to sześciokątny.
