Numer katalogowy: 4930 300 041 0
Becker Zabierak S60 standardowy, indeks 4930 300 041 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu S60 standardowy; oznaczenie kształtu wału to ośmiokątny.
Becker Zabierak S60 standardowy, indeks 4930 300 041 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu S60 standardowy; oznaczenie kształtu wału to ośmiokątny.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: P5-P13, R7-R50. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Zabierak nie zastępuje pierścienia przy głowicy. W komplecie montażowym trzeba sprawdzić obydwa punkty dopasowania silnika do rury.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

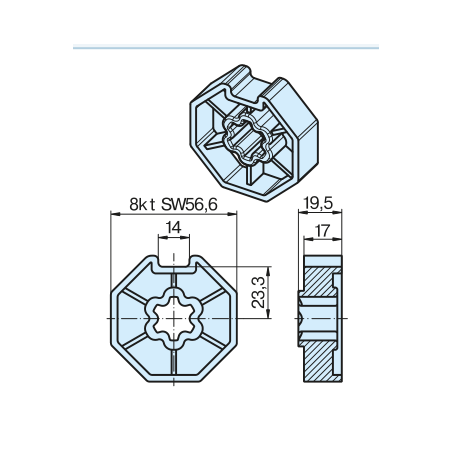

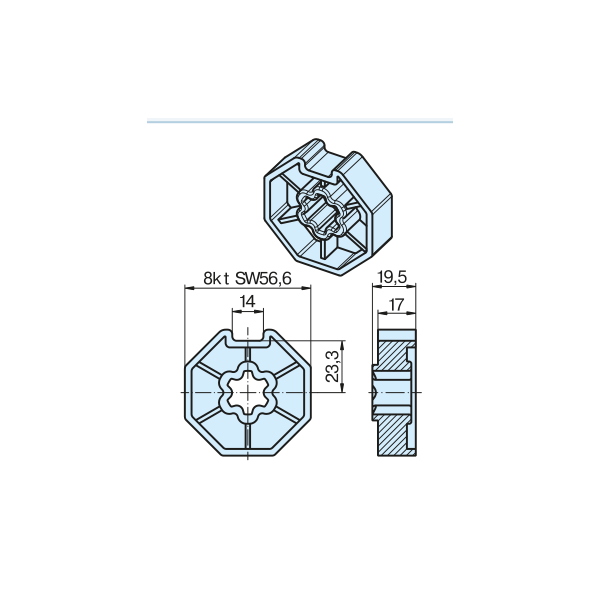

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
Jest to wykonanie standardowe S60. Wersja wydłużona S60L ma inny indeks i inne wymiary; tych części nie należy utożsamiać wyłącznie na podstawie nazwy S60.
| Indeks produktu | 4930 300 041 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | S60 standardowy |
| Kształt wału | ośmiokątny |
| Zgodne serie napędów Becker | P5-P13, R7-R50 |
| Powiązane elementy dobierane osobno | 4930 020 707 2 |
| Indeks produktu | 4930 300 041 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | S60 standardowy |
| Kształt wału | ośmiokątny |
| Zgodne serie napędów Becker | P5-P13, R7-R50 |
| Powiązane elementy dobierane osobno | 4930 020 707 2 |
Identyfikatory produktu
Becker Zabierak S60 standardowy, indeks 4930 300 041 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu S60 standardowy; oznaczenie kształtu wału to ośmiokątny.
